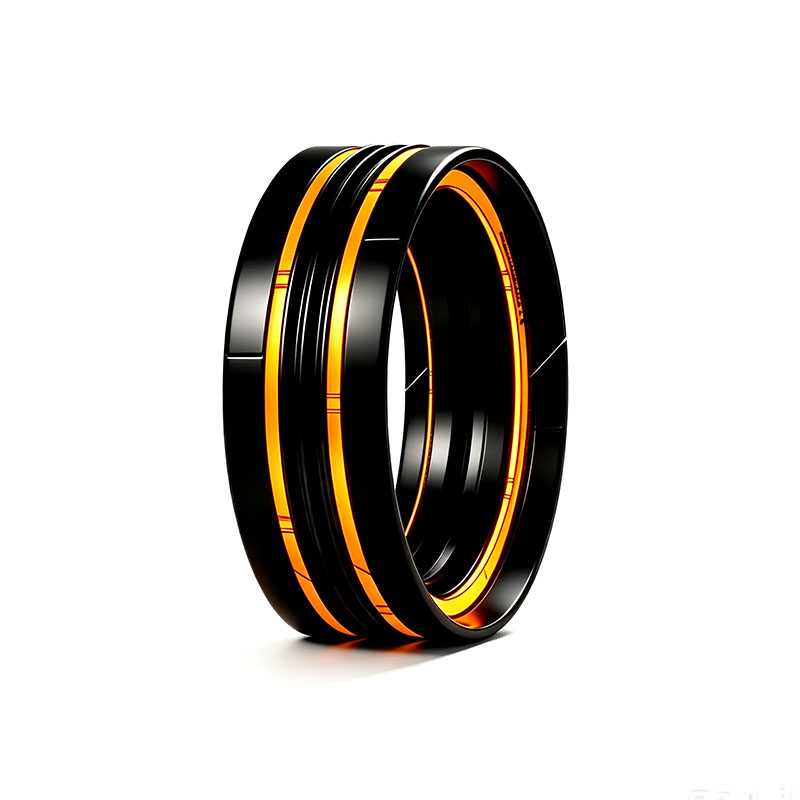

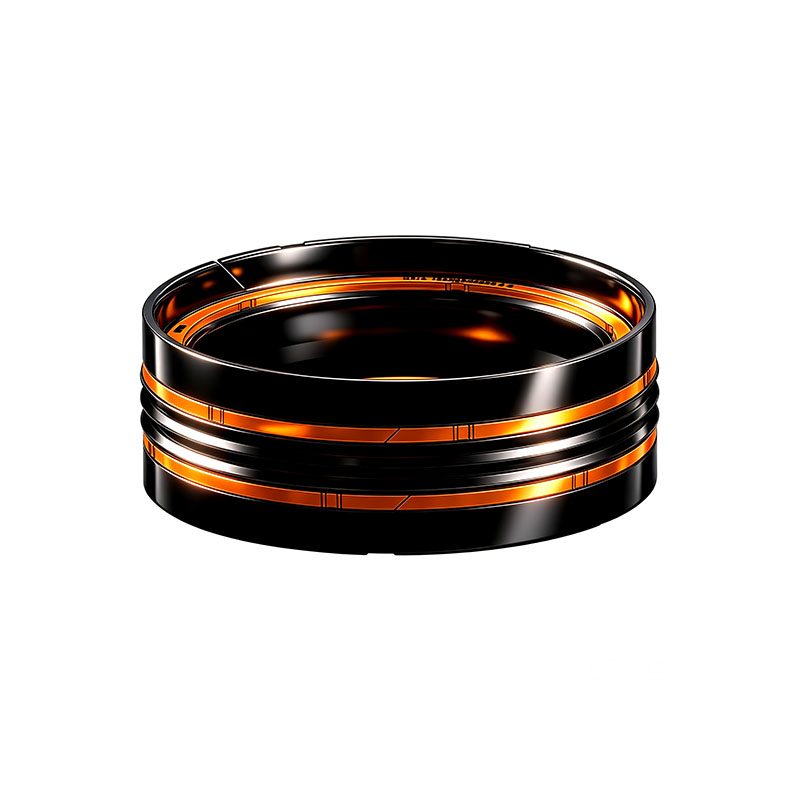

HPIA doppeltwirkende NBR-Kolbendichtung kombiniert ein NBR-Dichtungselement, Polyester-Stützringe und POM-Führungsringe für eine zuverlässige dynamische und statische Abdichtung. Ideal für kompakte Hydraulikzylinder, die eine hervorragende Verschleißfestigkeit und Druckhaltefähigkeit erfordern.
Artikel-Nr.:
HPIABestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung

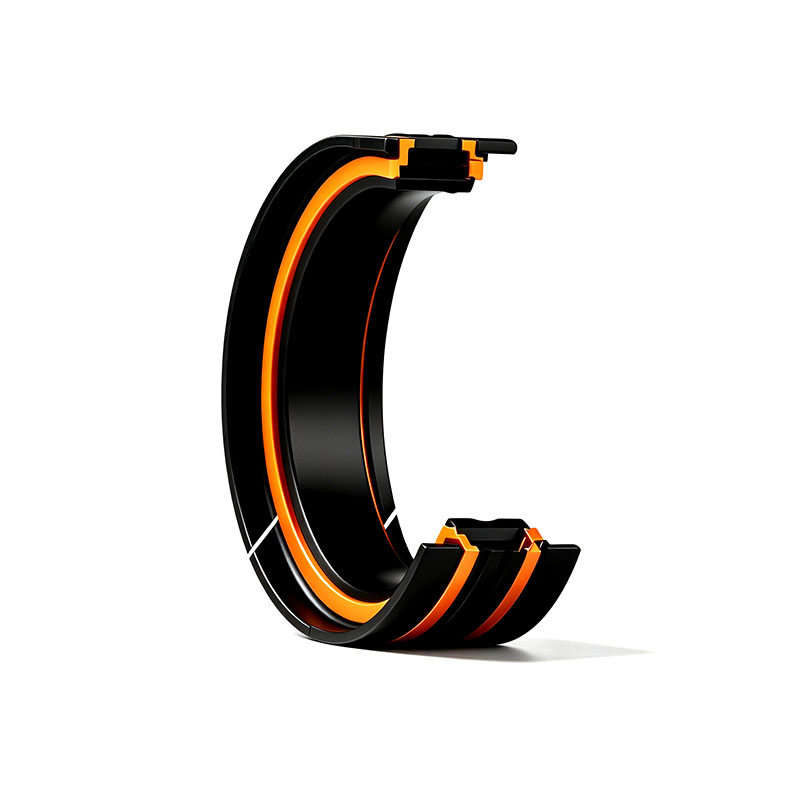

HPIA NBR-Hydraulikkolbendichtungist eine kompakte fünfteilige Dichtungslösung, die für Hydraulikzylinderanwendungen entwickelt wurde, die eine zuverlässige dynamische und statische Dichtleistung erfordern. Die Dichtung besteht aus einem NBR-Dichtelement, zwei hochharten Polyester-Elastomer-Stützringen und zwei POM-Führungsringen und kombiniert Dichtungs- und Führungsfunktionen in einem kompakten Einbauraum.
Als doppeltwirkende NBR-Kolbendichtungbietet die HPIA eine zuverlässige Dichtleistung in beide Richtungen und verhindert gleichzeitig Extrusion unter Druck. Ihr optimiertes Design minimiert die Verformung der Dichtung in der Nut und gewährleistet einen stabilen Betrieb unter schwankenden Druckbedingungen. Die HPIA eignet sich besonders für Hydrauliksysteme mit mittlerem und niedrigem Druck, moderater Hin- und Herbewegung sowie Anforderungen an die statische Druckhaltung.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +100°C |
| Betriebsdruck | ≤ 30 MPa |
| Oberflächengeschwindigkeit | ≤ 0.5 m/s |
| Material | NBR+PU+POM |
| Bauart | Doppeltwirkende Kolbendichtung |
| Einheitensystem | Metrisch |
Eigenschaften & Vorteile

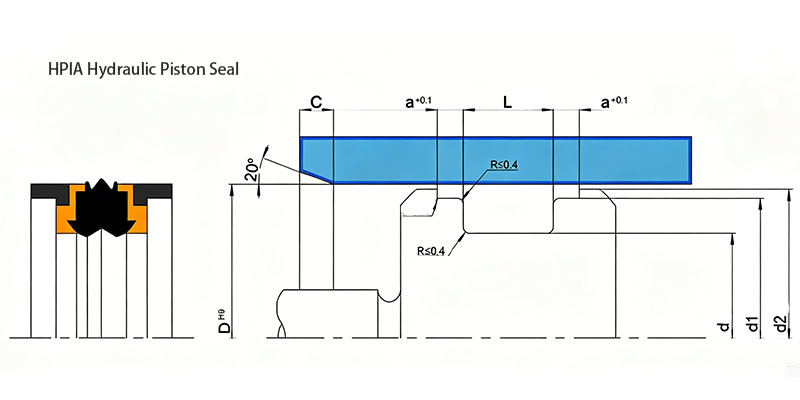

Produkttabelle der Parameter
| Bezeichnung | Stangendurchmesser | Durchmesser der Gehäusenut | Breite der Gehäusenut | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HPIA 30X21X13.5X2.1 MJ001 | 21 | 30 | 13.5 | NBR+PU+POM |
| HPIA 32X22X15.5X2.6 MJ001 | 22 | 32 | 15.5 | NBR+PU+POM |
| HPIA 40X30X16.4X6.35 MJ001 | 30 | 40 | 16.4 | NBR+PU+POM |
| HPIA 50X34X18.4X6.35 MJ001 | 34 | 50 | 18.4 | NBR+PU+POM |
| HPIA 55X39X18.4X6.35 MJ001 | 39 | 55 | 18.4 | NBR+PU+POM |
| HPIA 60X44X18.4X6.35 MJ001 | 44 | 60 | 18.4 | NBR+PU+POM |
| HPIA 63X47X18.4X6.35 MJ001 | 47 | 63 | 18.4 | NBR+PU+POM |
| HPIA 70X50X22.4X6.35 MJ001 | 50 | 70 | 22.4 | NBR+PU+POM |
| HPIA 75X55X22.4X6.35 MJ001 | 55 | 75 | 22.4 | NBR+PU+POM |
| HPIA 80X60X22.4X6.35 MJ001 | 60 | 80 | 22.4 | NBR+PU+POM |
| HPIA 85X65X22.4X6.35 MJ001 | 65 | 85 | 22.4 | NBR+PU+POM |
| HPIA 90X70X22.4X6.35 MJ001 | 70 | 90 | 22.4 | NBR+PU+POM |
| HPIA 100X75X22.4X6.35 MJ001 | 75 | 100 | 22.4 | NBR+PU+POM |
| HPIA 105X80X22.4X6.35 MJ001 | 80 | 105 | 22.4 | NBR+PU+POM |
| HPIA 110X85X22.4X6.35 MJ001 | 85 | 110 | 22.4 | NBR+PU+POM |
| HPIA 115X90X22.4X6.35 MJ001 | 90 | 115 | 22.4 | NBR+PU+POM |
| HPIA 120X95X22.4X6.35 MJ001 | 95 | 120 | 22.4 | NBR+PU+POM |
| HPIA 125X100X25.4X9.5 MJ001 | 100 | 125 | 25.4 | NBR+PU+POM |
| HPIA 130X105X25.4X9.5 MJ001 | 105 | 130 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X6.35 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X9.5 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 145X120X25.4X9.5 MJ001 | 120 | 145 | 25.4 | NBR+PU+POM |
| HPIA 150X125X25.4X9.5 MJ001 | 125 | 150 | 25.4 | NBR+PU+POM |
| HPIA 160X135X25.4X9.5 MJ001 | 135 | 160 | 25.4 | NBR+PU+POM |
| HPIA 165X140X25.4X9.5 MJ001 | 140 | 165 | 25.4 | NBR+PU+POM |
| HPIA 170X145X25.4X12.7 MJ001 | 145 | 170 | 25.4 | NBR+PU+POM |
| HPIA 180X155X25.4X12.7 MJ001 | 155 | 180 | 25.4 | NBR+PU+POM |
| HPIA 190X165X25.4X12.7 MJ001 | 165 | 190 | 25.4 | NBR+PU+POM |
| HPIA 200X175X25.4X12.7 MJ001 | 175 | 200 | 25.4 | NBR+PU+POM |
| HPIA 210X185X25.4X12.7 MJ001 | 185 | 210 | 25.4 | NBR+PU+POM |
| HPIA 220X195X25.4X12.7 MJ001 | 195 | 220 | 25.4 | NBR+PU+POM |
| HPIA 230X205X25.4X12.7 MJ001 | 205 | 230 | 25.4 | NBR+PU+POM |
| HPIA 240X215X25.4X12.7 MJ001 | 215 | 240 | 25.4 | NBR+PU+POM |
| HPIA 250X225X25.4X12.7 MJ001 | 225 | 250 | 25.4 | NBR+PU+POM |
HPIA Kolbendichtung
 |
|
| Materialcode | MJ001 |
| Geschwindigkeit | Bis zu 0,5 m/s (1,6 ft/s) |
| Temperaturbereich | -30 °C bis +100 °C (–22 bis +212 °F) |
| Abmessungsstandards | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Doppeltwirkende Kolbendichtung |
| Maximalwerte der Anwendungsparameter (z. B. Geschwindigkeit, Temperatur) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
