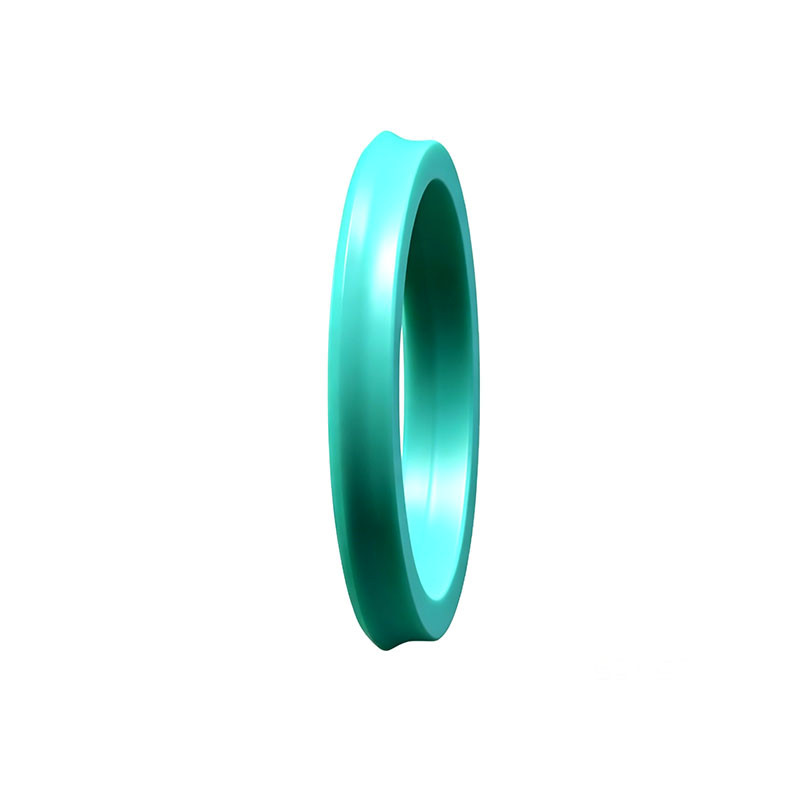

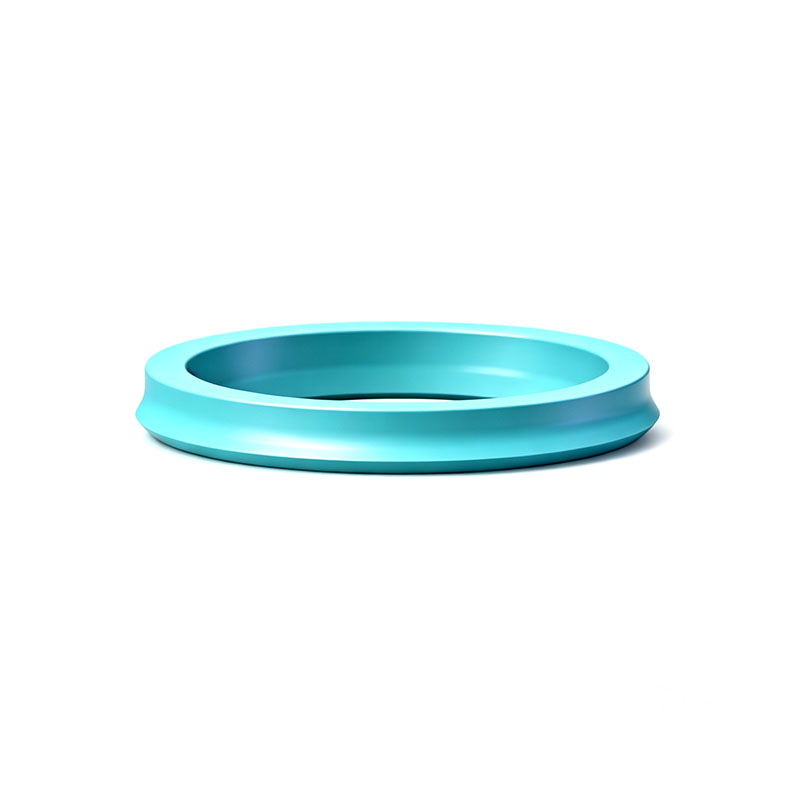

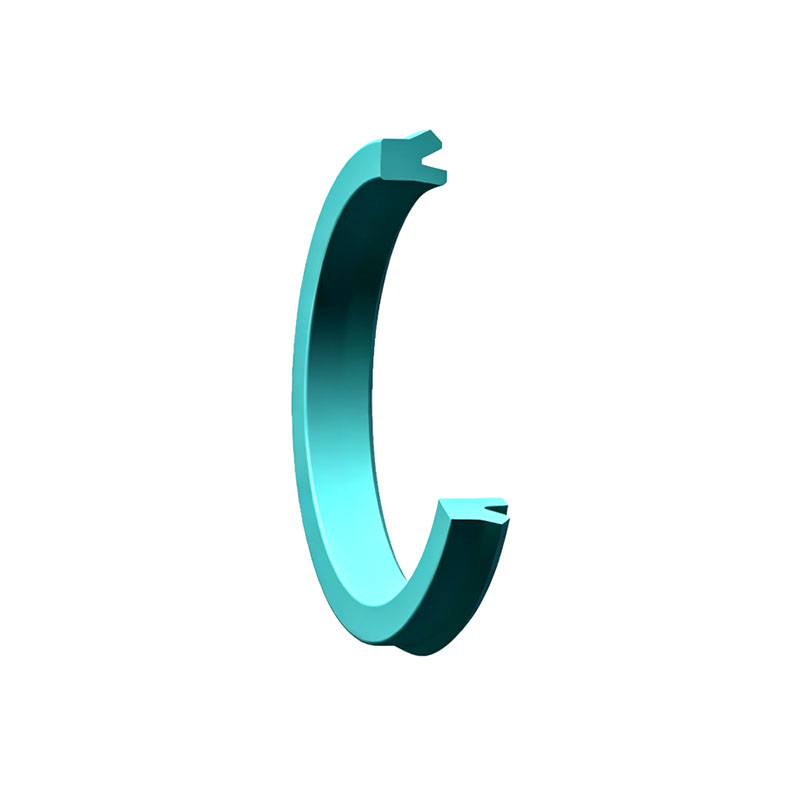

HPS einfachwirkende Kolbendichtung ist eine Dichtungslösung mit Polyurethan-U-Manschette für Hydraulikzylinder. Sie wurde für hervorragende Verschleißfestigkeit, Druckhaltung und zuverlässige statische und dynamische Dichtleistung in Anwendungen mit mittlerem und niedrigem Druck entwickelt.
Artikel-Nr.:
HPSBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung
HPS einfachwirkende Kolbendichtung ist eine Hochleistungs-Dichtungslösung aus Polyurethan, die für Hydraulikzylinder entwickelt wurde, die unter mittleren bis niedrigen Druckbedingungen arbeiten. Mit einem U-förmigen Profil bietet diese einfachwirkende Hydraulik-Kolbendichtung eine ausgezeichnete statische und dynamische Dichtleistung bei gleichzeitiger zuverlässiger Druckhaltung.
Hergestellt aus hochwertigem Polyurethanmaterial bietet die HPS eine hervorragende Verschleißfestigkeit, Schlagfestigkeit und Extrusionsbeständigkeit. Ihr flexibles Lippendesign ist weniger empfindlich gegenüber Geradheit und Ovalität der Zylinderbohrung und macht sie zur idealen Wahl für Anwendungen mit geringeren Anforderungen an die Bearbeitungsgenauigkeit. Für doppeltwirkende Zylinder können zwei Dichtungen Rücken an Rücken installiert oder mit anderen Kolbendichtungssystemen kombiniert verwendet werden.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +100°C |
| Betriebsdruck | ≤ 35 MPa |
| Oberflächengeschwindigkeit | ≤ 0.5 m/s |
| Material | PU |
| Bauart | Einfachwirkende Kolbendichtung |
| Einheitensystem | Metrisch |
Produktvorteile

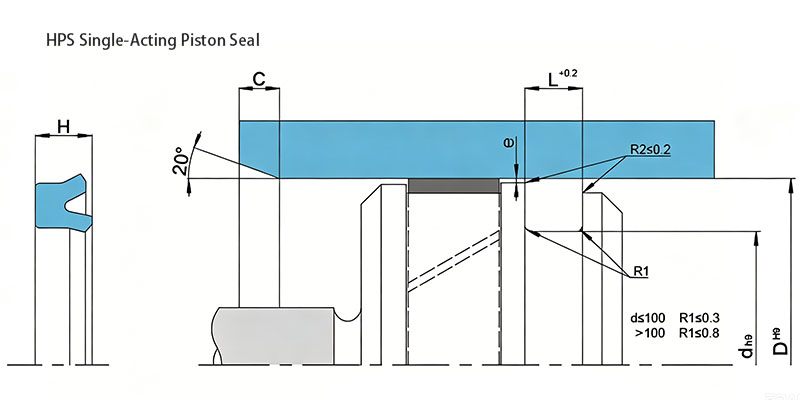

Produktparameter-Tabelle
| Bezeichnung | Stangendurchmesser | Gehäusenutdurchmesser | Gehäusenutbreite | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HPS 32X24X6.3 P2001 | 24 | 32 | 6.3 | PU |
| HPS 40X32X6.3 P2001 | 32 | 40 | 6.3 | PU |
| HPS 40X30X7 P2001 | 30 | 40 | 7 | PU |
| HPS 45X35X7 P2001 | 35 | 45 | 7 | PU |
| HPS 50X40X7 P2001 | 40 | 50 | 7 | PU |
| HPS 50X42X6.3 P2001 | 42 | 50 | 6.3 | PU |
| HPS 55X45X7 P2001 | 45 | 55 | 7 | PU |
| HPS 56X45X8 P2001 | 45 | 56 | 8 | PU |
| HPS 60X50X7 P2001 | 50 | 60 | 7 | PU |
| HPS 63X53X7 P2001 | 53 | 63 | 7 | PU |
| HPS 63X53X8 P2001 | 53 | 63 | 8 | PU |
| HPS 65X55X8 P2001 | 55 | 65 | 8 | PU |
| HPS 70X60X7 P2001 | 60 | 70 | 7 | PU |
| HPS 75X65X7 P2001 | 65 | 75 | 7 | PU |
| HPS 80X70X7 P2001 | 70 | 80 | 7 | PU |
| HPS 80X65X12.5 P2001 | 65 | 80 | 12.5 | PU |
| HPS 90X75X10 P2001 | 75 | 90 | 10 | PU |
| HPS 90X75X12.5 P2001 | 75 | 90 | 12.5 | PU |
| HPS 95X80X10 P2001 | 80 | 95 | 10 | PU |
| HPS 100X85X10 P2001 | 85 | 100 | 10 | PU |
| HPS 100X85X12.5 P2001 | 85 | 100 | 12.5 | PU |
| HPS 110X95X10 P2001 | 95 | 110 | 10 | PU |
| HPS 115X100X10 P2001 | 100 | 115 | 10 | PU |
| HPS 120X105X12.5 P2001 | 105 | 120 | 12.5 | PU |
| HPS 125X105X16 P2001 | 105 | 125 | 16 | PU |
| HPS 130X115X10 P2001 | 115 | 130 | 10 | PU |
| HPS 140X125X10 P2001 | 125 | 140 | 10 | PU |
| HPS 150X135X10 P2001 | 135 | 150 | 10 | PU |
| HPS 160X145X10 P2001 | 145 | 160 | 10 | PU |
| HPS 160X140X16 P2001 | 140 | 160 | 16 | PU |
| HPS 170X150X13 P2001 | 150 | 170 | 13 | PU |
| HPS 180X150X20 P2001 | 150 | 180 | 20 | PU |
| HPS 190X175X10 P2001 | 175 | 190 | 10 | PU |
| HPS 200X175X20 P2001 | 175 | 200 | 20 | PU |
| HPS 210X190X13 P2001 | 190 | 210 | 13 | PU |
| HPS 220X200X16.5 P2001 | 200 | 220 | 16.5 | PU |
| HPS 230X210X16 P2001 | 210 | 230 | 16 | PU |
| HPS 240X220X13 P2001 | 220 | 240 | 13 | PU |
| HPS 250X230X16.5 P2001 | 230 | 250 | 16.5 | PU |
| HPS 280X255X20 P2001 | 255 | 280 | 20 | PU |
| HPS 320X290X22 P2001 | 290 | 320 | 22 | PU |
| HPS 360X330X23 P2001 | 330 | 360 | 23 | PU |
HPS-Kolbendichtung
 |
|
| Materialcode | P2001 |
| Geschwindigkeit | Bis zu 0,5 m/s (1,6 ft/s) |
| Temperaturbereich | -30°C bis +100°C(–22 bis +212 °F) |
| Maßnormen | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Einfachwirkende Kolbendichtung |
| Maximalwerte der Anwendungsparameter (z. B. Geschwindigkeit, Temperatur) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
