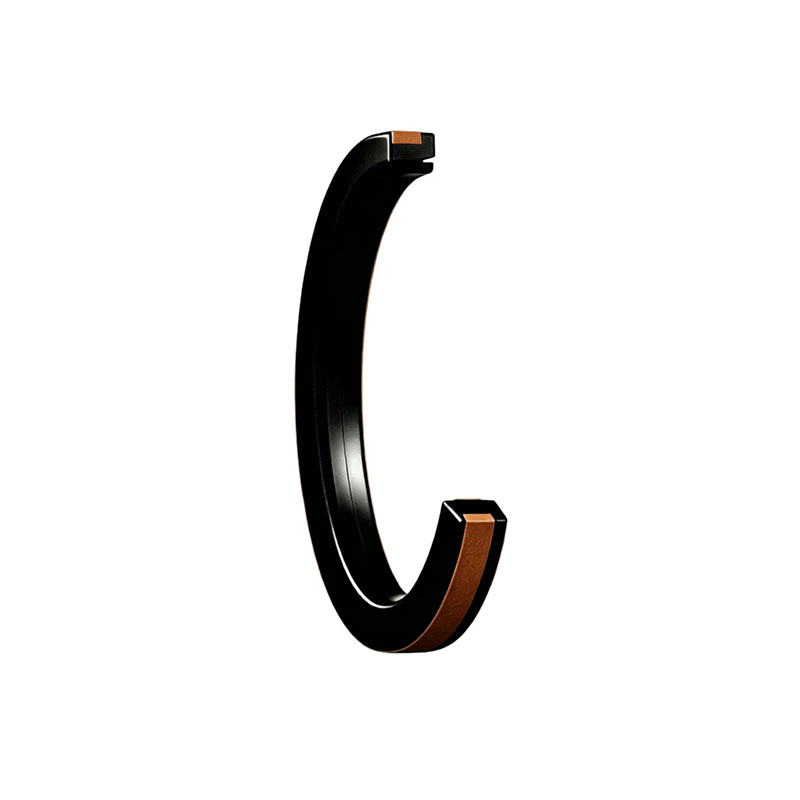

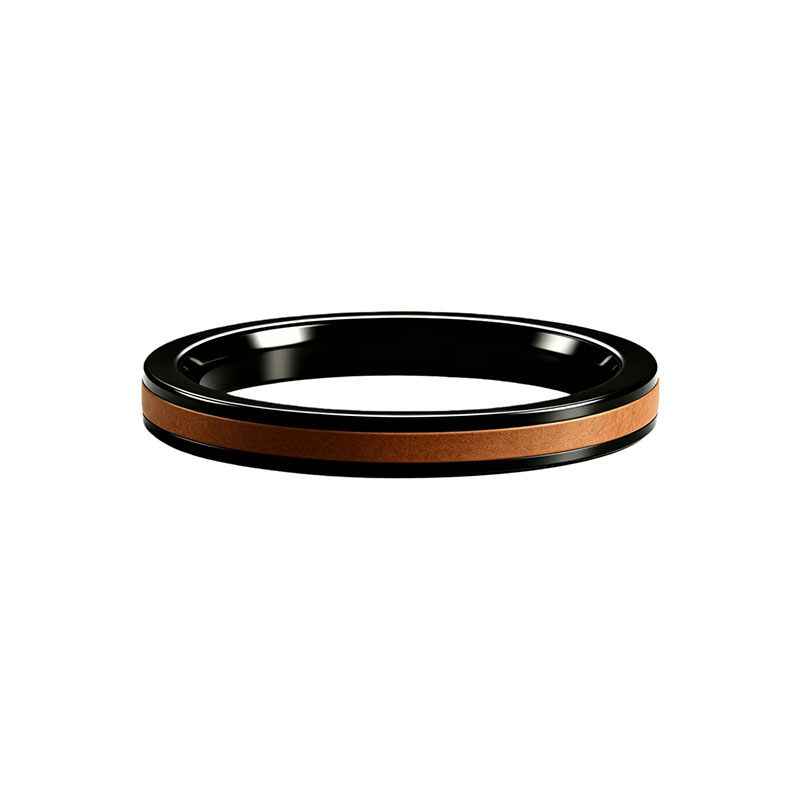

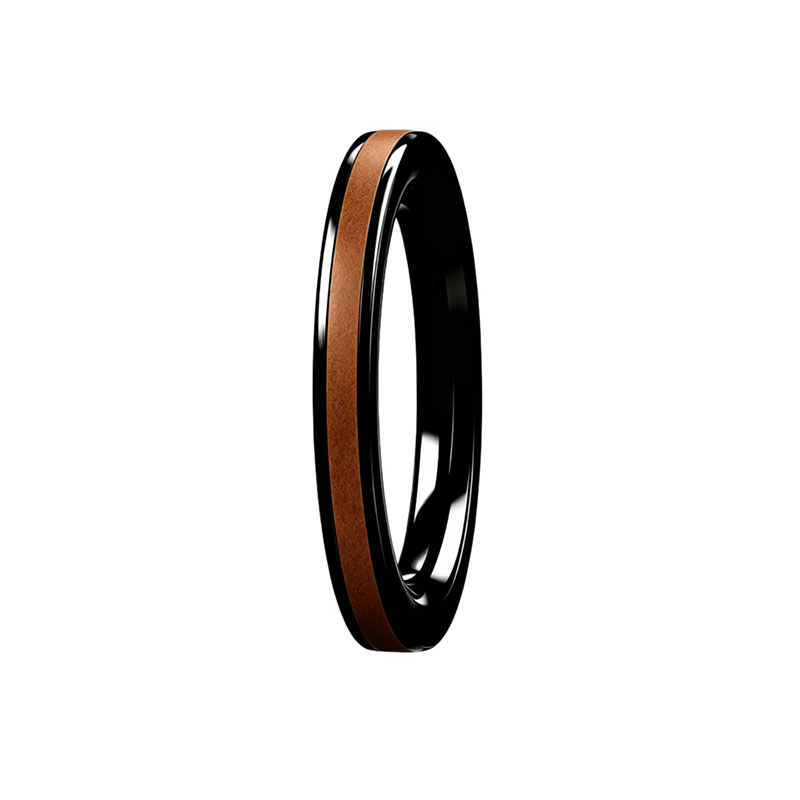

HPGA Doppelwirkende PTFE-Kolbendichtung verfügt über einen PTFE-Dichtring, ein NBR-Vorspannelement und Nylon-Stützringe für geringe Reibung, Extrusionsschutz und zuverlässige Abdichtung in Schwerlast-Hydraulikzylindern. Ideal für Kolbendichtungen von doppeltwirkenden Hydraulikzylindern.
Artikel-Nr.:
HPGABestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung
HPGA doppeltwirkende PTFE-Kolbendichtung ist eine Hochleistungs-Dichtungslösung, die für Hydraulikzylinder entwickelt wurde. Die Dichtung besteht aus einem PTFE-Dichtring, einem NBR-Energizer und zwei modifizierten Nylon-Abstützringen zur Extrusionssicherung und bietet eine hervorragende Dichtleistung unter anspruchsvollen Betriebsbedingungen.
Diese doppeltwirkende Verbund-PTFE-Kolbendichtung kombiniert die reibungsarmen Eigenschaften von PTFE mit der Elastizität von NBR und gewährleistet eine zuverlässige Abdichtung in beide Richtungen. Die extrem niedrige statische und dynamische Reibung hilft, Stick-Slip-Effekte zu vermeiden, und ermöglicht einen reibungslosen Betrieb, insbesondere bei Anwendungen mit niedrigen Geschwindigkeiten. Die verstärkten Abstützringe zur Extrusionssicherung bieten eine hervorragende Beständigkeit gegen Hochdruckextrusion und Druckspitzen, wodurch die HPGA ideal für Hydrauliksysteme mit hoher Belastung geeignet ist.
Die HPGA wird häufig als PTFE-Hydraulik-Kolbendichtung in Baumaschinen, Industrieanlagen und mobilen Hydraulikanwendungen eingesetzt und bietet lange Lebensdauer, hohe Effizienz und zuverlässige Leistung in anspruchsvollen Umgebungen.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -35°C bis +110°C(M5000) -20°C bis +130°C(M500H) |
| Betriebsdruck | ≤ 50 MPa |
| Oberflächengeschwindigkeit | ≤ 1.5 m/s |
| Material | PU+NBR/HNBR+Nylon |
| Ausführungsart | Verbund-Kolbendichtung |
| Einheitensystem | Metrisch |
Produktvorteile
Produkttabelle der Parameter
| Bezeichnung | Stangendurchmesser | Durchmesser der Gehäusenut | Breite der Gehäusenut | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HPGA 50X36X9 M500H | 36 | 50 | 9 | PU+HNBR+Nylon |
| HPGA 60X46X9 M500H | 46 | 60 | 9 | PU+HNBR+Nylon |
| HPGA 65X50X11 M500H | 50 | 65 | 11 | PU+HNBR+Nylon |
| HPGA 70X55X11 M500H | 55 | 70 | 11 | PU+HNBR+Nylon |
| HPGA 75X60X11 M500H | 60 | 75 | 11 | PU+HNBR+Nylon |
| HPGA 80X65X11 M500H | 65 | 80 | 11 | PU+HNBR+Nylon |
| HPGA 85X70X11 M500H | 70 | 85 | 11 | PU+HNBR+Nylon |
| HPGA 90X75X11 M500H | 75 | 90 | 11 | PU+HNBR+Nylon |
| HPGA 95X80X11 M500H | 80 | 95 | 11 | PU+HNBR+Nylon |
| HPGA 100X85X12.5 M500H | 85 | 100 | 12.5 | PU+HNBR+Nylon |
| HPGA 105X90X12.5 M500H | 90 | 105 | 12.5 | PU+HNBR+Nylon |
| HPGA 110X95X12.5 M500H | 95 | 110 | 12.5 | PU+HNBR+Nylon |
| HPGA 115X100X12.5 M500H | 100 | 115 | 12.5 | PU+HNBR+Nylon |
| HPGA 120X105X12.5 M500H | 105 | 120 | 12.5 | PU+HNBR+Nylon |
| HPGA 125X102X16 M500H | 102 | 125 | 16 | PU+HNBR+Nylon |
| HPGA 130X107X16 M500H | 107 | 130 | 16 | PU+HNBR+Nylon |
| HPGA 135X112X16 M500H | 112 | 135 | 16 | PU+HNBR+Nylon |
| HPGA 140X117X16 M500H | 117 | 140 | 16 | PU+HNBR+Nylon |
| HPGA 145X122X16 M500H | 122 | 145 | 16 | PU+HNBR+Nylon |
| HPGA 150X127X16 M500H | 127 | 150 | 16 | PU+HNBR+Nylon |
| HPGA 160X137X16 M500H | 137 | 160 | 16 | PU+HNBR+Nylon |
| HPGA 170X147X16 M500H | 147 | 170 | 16 | PU+HNBR+Nylon |
| HPGA 180X157X16 M500H | 157 | 180 | 16 | PU+HNBR+Nylon |
| HPGA 185X162X16 M500H | 162 | 185 | 16 | PU+HNBR+Nylon |
| HPGA 190X167X16 M500H | 167 | 190 | 16 | PU+HNBR+Nylon |
| HPGA 200X177X16 M500H | 177 | 200 | 16 | PU+HNBR+Nylon |
| HPGA 210X187X16 M500H | 187 | 210 | 16 | PU+HNBR+Nylon |
| HPGA 220X197X16 M500H | 197 | 220 | 16 | PU+HNBR+Nylon |
| HPGA 225X202X16 M500H | 202 | 225 | 16 | PU+HNBR+Nylon |
| HPGA 230X207X16 M500H | 207 | 230 | 16 | PU+HNBR+Nylon |
| HPGA 240X217X16 M500H | 217 | 240 | 16 | PU+HNBR+Nylon |
| HPGA 250X222X17.5 M500H | 222 | 250 | 17.5 | PU+HNBR+Nylon |
| HPGA 260X232X17.5 M500H | 232 | 260 | 17.5 | PU+HNBR+Nylon |
| HPGA 270X242X17.5 M500H | 242 | 270 | 17.5 | PU+HNBR+Nylon |
| HPGA 280X252X17.5 M500H | 252 | 280 | 17.5 | PU+HNBR+Nylon |
| HPGA 300X272X17.5 M500H | 272 | 300 | 17.5 | PU+HNBR+Nylon |
| HPGA 320X292X17.5 M500H | 292 | 320 | 17.5 | PU+HNBR+Nylon |

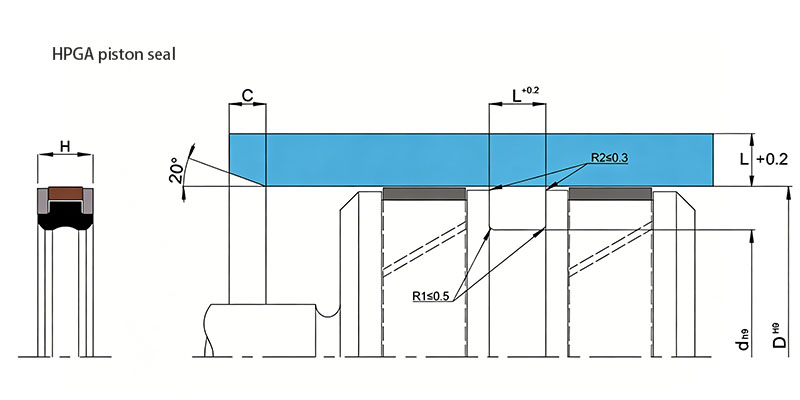

HPGA Kolbendichtung
 |
|
| Materialcode | M5000/M500H |
| Geschwindigkeit | Bis zu 1,5 m/s (4,8 ft/s) |
| Temperaturbereich | -35 °C bis +110 °C (–31 bis +230 °F) -20 °C bis +130 °C (–4 bis +266 °F) |
| Maßnormen | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Doppeltwirkende Kolbendichtung |
| Maximalwerte von Anwendungsparametern (z. B. Geschwindigkeit, Temperatur) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
