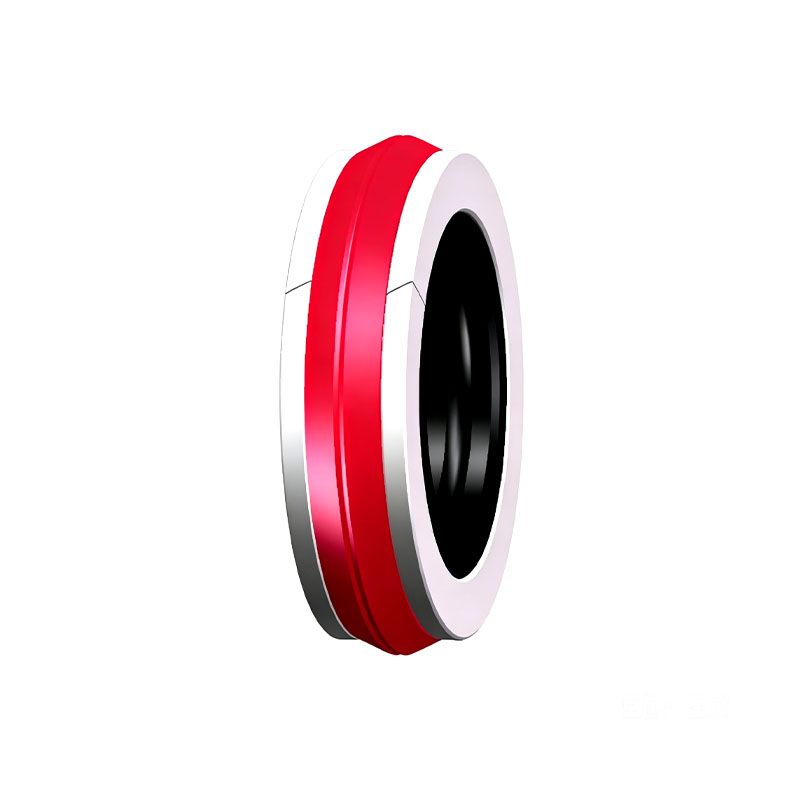

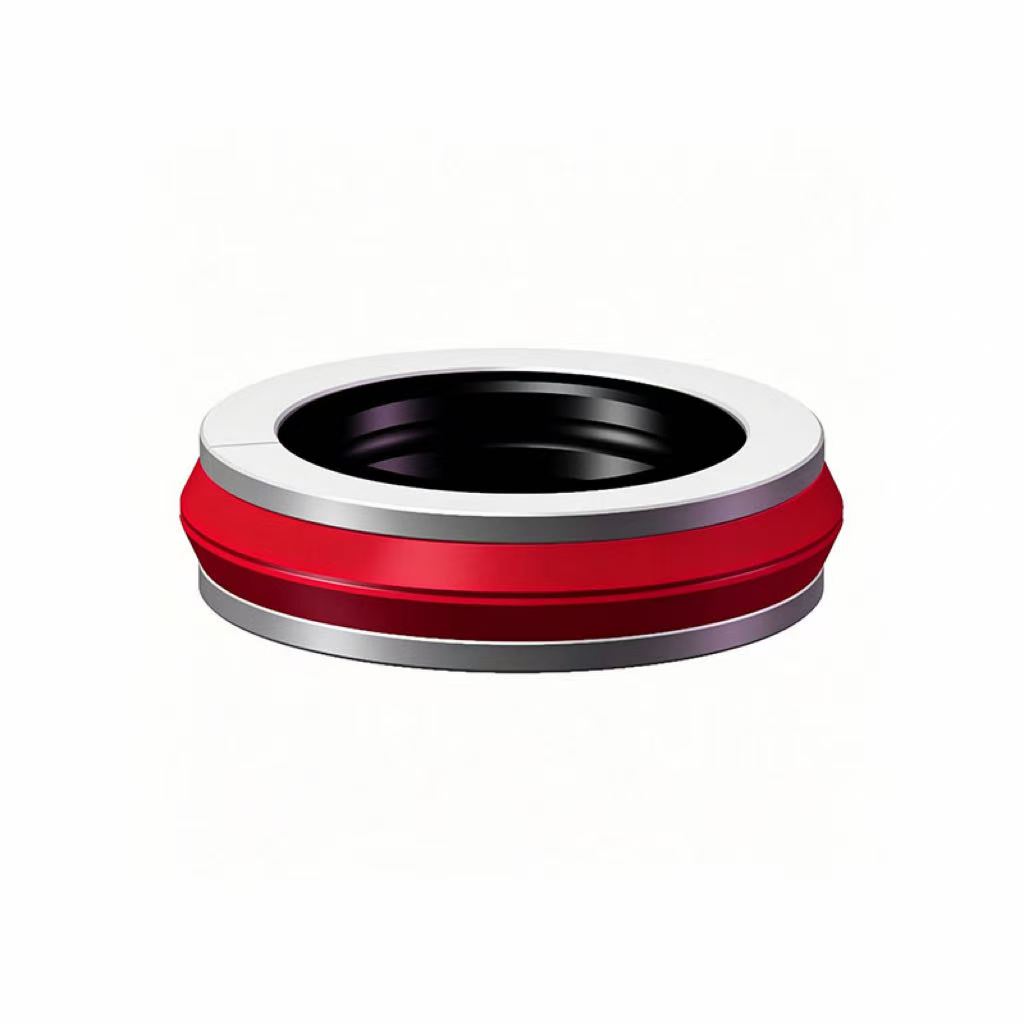

HPU Hochleistungs-Hydraulikzylinder-Kolbendichtung ist eine doppeltwirkende Dichtungslösung mit einem Dichtungsring aus Polyurethan, einem Elastomer-Energisator und Stützringen. Entwickelt für Hochleistungs-Hydraulikanwendungen, die eine hervorragende Verschleißfestigkeit, Anti-Extrusionsleistung und zuverlässige Abdichtung unter hohem Druck erfordern.
Artikel-Nr.:
HPUBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung

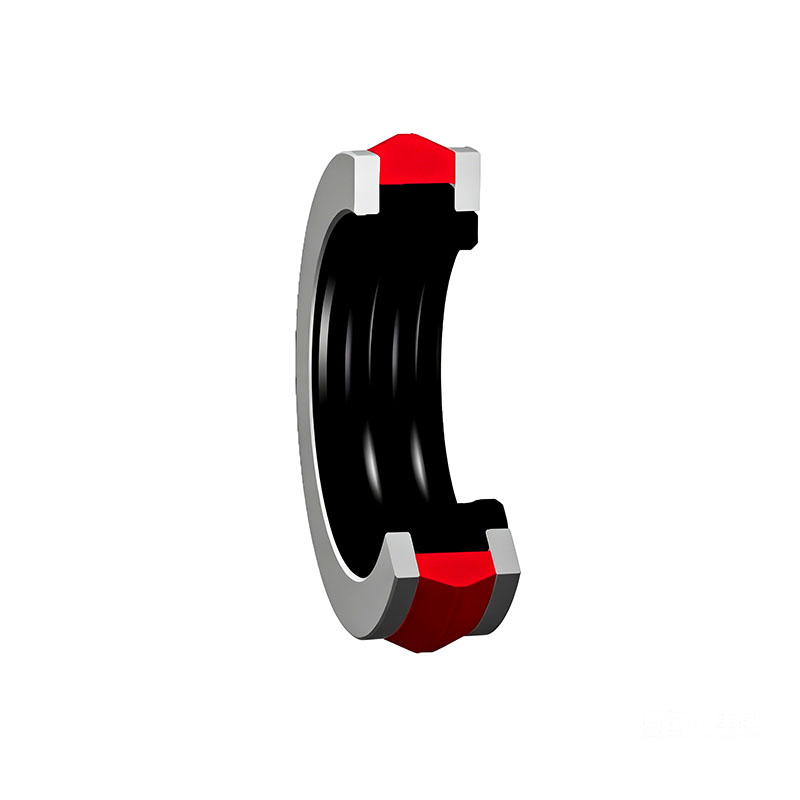

Die HPU-Kolbendichtung ist eine doppeltwirkende Verbundkolbendichtung, die aus einem Polyurethan-Dichtring, einem Gummi-Elastomer und zwei Halteringen besteht. Sie wurde speziell für die bidirektionale Abdichtung von Kolben in Hochleistungs-Hydraulikzylindern entwickelt.
Der Gleitring kann große radiale Spalte aufnehmen und bietet eine hervorragende dynamische und statische Dichtleistung. Die Polyformaldehyd-Halteringe an beiden Enden verhindern wirksam, dass die Dichtung bei Hochdruckstößen extrudiert wird, und gewährleisten Verschleißfestigkeit sowie eine lange Lebensdauer.
Das Gummi-Elastomer erzeugt einen hohen Anpressdruck und stellt sicher, dass die Dichtung unter verschiedenen Betriebsbedingungen eng an der Zylinderwand und der Kolbenoberfläche anliegt.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +100°C |
| Arbeitsdruck | ≤ 50 MPa |
| Oberflächengeschwindigkeit | ≤ 0.5 m/s |
| Material | PU+POM+NBR |
| Bauart | Doppeltwirkende Kolbendichtung |
| Einheitensystem | Metrisch |
Produktvorteile
Das Polyurethan-Gleitringdesign passt sich hervorragend an Änderungen des Zylinderbohrungsdurchmessers an und gewährleistet eine stabile Abdichtung.
Eine ausgezeichnete Dichtzuverlässigkeit wird sowohl unter beweglichen als auch unter stationären Betriebsbedingungen aufrechterhalten.
Hält extrem hohen Stoßdrücken stand und bietet eine hervorragende Extrusionsbeständigkeit, wodurch es für Hochleistungsanwendungen geeignet ist.
Hochwertiges Polyurethanmaterial in Kombination mit Polyformaldehyd-Halteringen verlängert die Lebensdauer erheblich.
Das Gummi-Elastomer erzeugt einen hohen Anpressdruck und stellt sicher, dass die Dichtung stets eng anliegt.

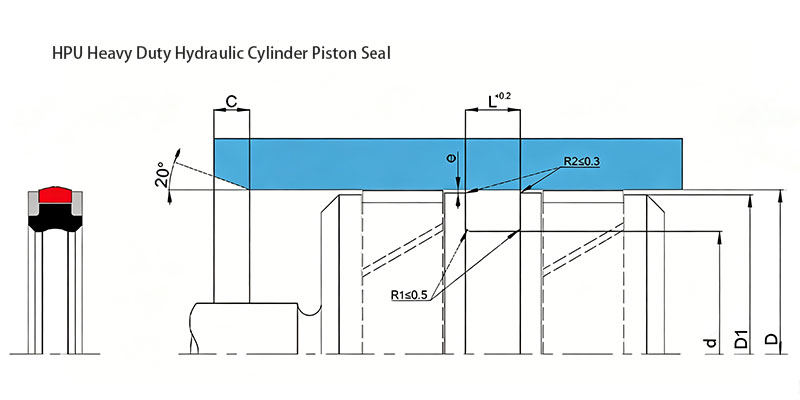

Produktspezifikationstabelle
| Bezeichnung | Stangendurchmesser | Gehäusenutdurchmesser | Gehäusenutbreite | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HPU 80X62X22.5 M8002 | 62 | 80 | 22.5 | PU+POM+NBR |
| HPU 90X75X21 M8002 | 75 | 90 | 21 | PU+POM+NBR |
| HPU 100X85X22.5 M8002 | 85 | 100 | 22.5 | PU+POM+NBR |
| HPU 110X95X16 M8002 | 95 | 110 | 16 | PU+POM+NBR |
| HPU 120X105X16 M8002 | 105 | 120 | 16 | PU+POM+NBR |
| HPU 125X110X16 M8002 | 110 | 125 | 16 | PU+POM+NBR |
| HPU 130X115X16 M8002 | 115 | 130 | 16 | PU+POM+NBR |
| HPU 140X123X16 M8002 | 123 | 140 | 16 | PU+POM+NBR |
| HPU 150X133X20 M8002 | 133 | 150 | 20 | PU+POM+NBR |
| HPUA 160X145X16 M8002 | 145 | 160 | 16 | PU+POM+NBR |
| HPU 165X145X20 M8002 | 145 | 165 | 20 | PU+POM+NBR |
| HPU 170X150X20 M8002 | 150 | 170 | 20 | PU+POM+NBR |
| HPUA 180X163X20 M8002 | 163 | 180 | 20 | PU+POM+NBR |
| HPU 190X170X16 M8002 | 170 | 190 | 16 | PU+POM+NBR |
| HPU 200X180X16 M8002 | 180 | 200 | 16 | PU+POM+NBR |
| HPU 210X190X16 M8002 | 190 | 210 | 16 | PU+POM+NBR |
| HPU 220X200X20 M8002 | 200 | 220 | 20 | PU+POM+NBR |
| HPU 230X205X25 M8002 | 205 | 230 | 25 | PU+POM+NBR |
| HPU 240X220X20 M8002 | 220 | 240 | 20 | PU+POM+NBR |
| HPU 250X225X25 M8002 | 225 | 250 | 25 | PU+POM+NBR |
| HPU 260X235X25 M8002 | 235 | 260 | 25 | PU+POM+NBR |
| HPU 270X245X24 M8002 | 245 | 270 | 24 | PU+POM+NBR |
| HPU 280X255X25 M8002 | 255 | 280 | 25 | PU+POM+NBR |
| HPU 290X265X27 M8002 | 265 | 290 | 27 | PU+POM+NBR |
| HPU 300X275X25 M8002 | 275 | 300 | 25 | PU+POM+NBR |
| HPU 305X280X25 M8002 | 280 | 305 | 25 | PU+POM+NBR |
| HPU 310X285X25 M8002 | 285 | 310 | 25 | PU+POM+NBR |
| HPU 320X290X30 M8002 | 290 | 320 | 30 | PU+POM+NBR |
| HPU 330X300X35 M8002 | 300 | 330 | 35 | PU+POM+NBR |
| HPU 345X315X30 M8002 | 315 | 345 | 30 | PU+POM+NBR |
| HPU 350X320X30 M8002 | 320 | 350 | 30 | PU+POM+NBR |
| HPU 360X330X31.5 M8002 | 330 | 360 | 31.5 | PU+POM+NBR |
| HPU 370X340X32 M8002 | 340 | 370 | 32 | PU+POM+NBR |
| HPU 380X350X32 M8002 | 350 | 380 | 32 | PU+POM+NBR |
| HPU 400X370X32 M8002 | 370 | 400 | 32 | PU+POM+NBR |
| HPU 420X390X32 M8002 | 390 | 420 | 32 | PU+POM+NBR |
| HPU 450X410X32 M8002 | 410 | 450 | 32 | PU+POM+NBR |
| HPU 480X440X32 M8002 | 440 | 480 | 32 | PU+POM+NBR |
| HPU 500X470X32 M8002 | 470 | 500 | 32 | PU+POM+NBR |
HPU Kolbendichtung
| Materialcode | M8002 |
| Geschwindigkeit | Bis zu 0,5 m/s (1,6 ft/s) |
| Temperaturbereich | -30 °C bis +100 °C (–22 bis +212 °F) |
| Abmessungsstandards | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Doppeltwirkende Kolbendichtung |
| Maximalwerte der Anwendungsparameter (z. B. Geschwindigkeit, Temperatur) sollten weder dauerhaft noch gleichzeitig angewendet werden. | |
