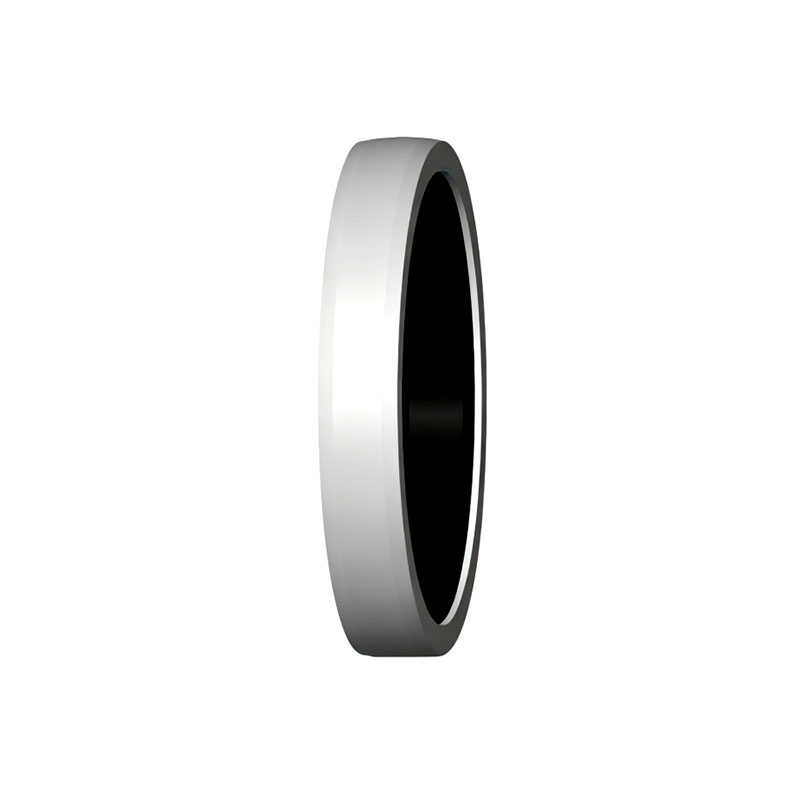

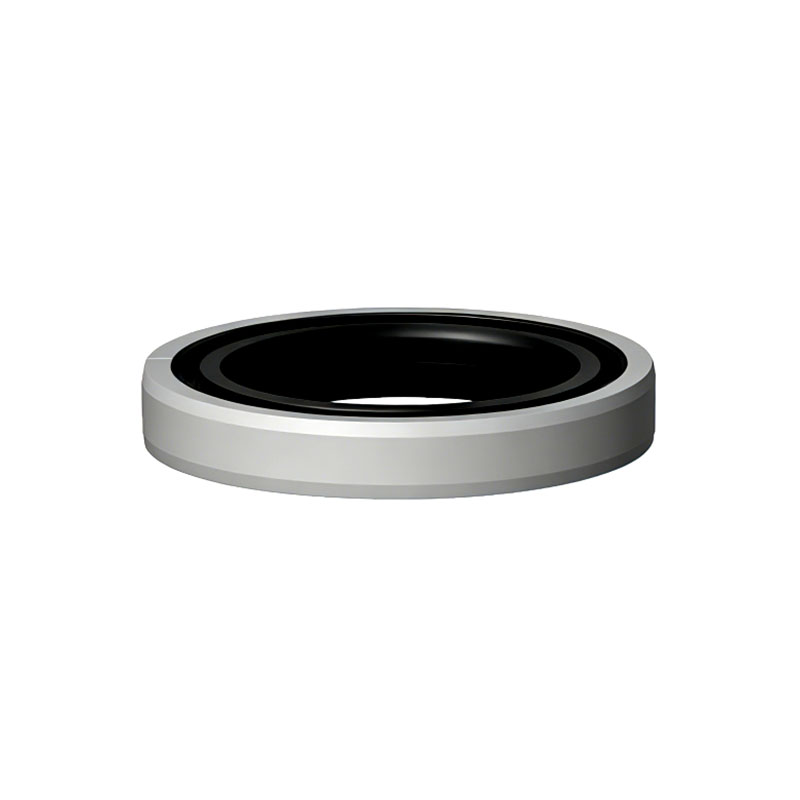

HPK Gummi-Kolbendichtung kombiniert einen modifizierten Nylon-Dichtring mit einem Elastomer-Vorspannelement für ausgezeichnete Verschleißfestigkeit, geringe Reibung und eine Hochdruck-Dichtleistung. Ideal für schwere Hydraulikausrüstung, die unter anspruchsvollen Bedingungen betrieben wird.
Artikel-Nr.:
HPKBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung

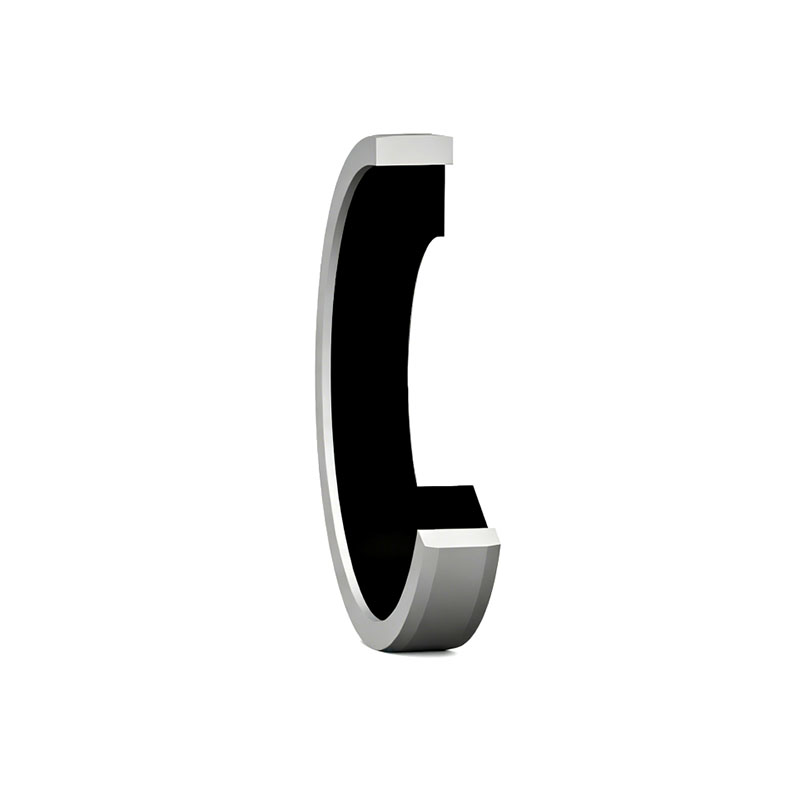

Die HPK-Gummikolbendichtung ist eine robuste Verbunddichtungslösung, die für anspruchsvolle Hydraulikanwendungen entwickelt wurde. Sie besteht aus einem geteilten modifizierten Nylon-Dichtring und einem Elastomer-Energizer und kombiniert hervorragende Dichtleistung mit überlegener Verschleiß- und Extrusionsbeständigkeit.
Als zuverlässige doppeltwirkende Kolbendichtung HPK gewährleistet die Dichtung einen stabilen Betrieb unter Hochdruckbedingungen und bleibt unempfindlich gegenüber Druckspitzen. Die geringe Losbrech- und Laufreibung sorgt für eine gleichmäßige Zylinderbewegung ohne Stick-Slip-Effekt, selbst bei niedrigen Geschwindigkeiten. Das geteilte Ringdesign ermöglicht zudem eine einfache Installation ohne Spezialwerkzeuge und macht sie zur idealen Wahl für anspruchsvolle Hydrauliksysteme, bei denen Langlebigkeit und Zuverlässigkeit entscheidend sind.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +110°C |
| Arbeitsdruck | ≤ 50 MPa |
| Oberflächengeschwindigkeit | ≤ 1 m/s |
| Material | NBR+Nylon |
| Ausführungstyp | NBR-Kolbendichtung |
| Einheitensystem | Metrisch |
Anwendungen
Die HPK-Kolbendichtung wird häufig in schweren Hydraulikgeräten, Hydraulikpressen, Baumaschinen, Bergbauausrüstung und anderen hochbelasteten Hydrauliksystemen eingesetzt. Sie eignet sich besonders für Anwendungen mit extrem hohem Druck, mit Arbeitsdrücken bis zu 80 MPa und unter bestimmten Bedingungen sogar darüber.

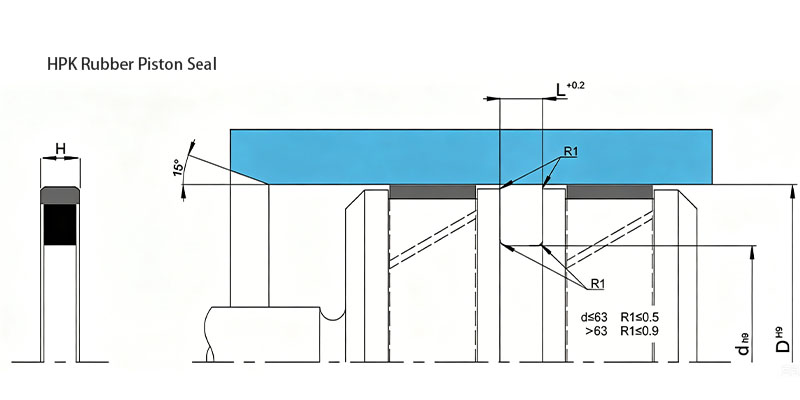

Produkttabelle
| Bezeichnung | Stangendurchmesser | Gehäusenutdurchmesser | Gehäusenutbreite | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HPK 32X21X4.2 M4000 | 21 | 32 | 4.2 | NBR+Nylon |
| HPK 40X29X4.2 M4000 | 29 | 40 | 4.2 | NBR+Nylon |
| HPK 50X39X4.2 M4000 | 39 | 50 | 4.2 | NBR+Nylon |
| HPK 55X44X4.2 M4000 | 44 | 55 | 4.2 | NBR+Nylon |
| HPK 60X49X4.2 M4000 | 49 | 60 | 4.2 | NBR+Nylon |
| HPK 63X47.5X6.3 M4000 | 47.5 | 63 | 6.3 | NBR+Nylon |
| HPK 63X44.7X7 M4000 | 44.7 | 63 | 7 | NBR+Nylon |
| HPK 70X59X4.2 M4000 | 59 | 70 | 4.2 | NBR+Nylon |
| HPK 75X54X8.1 M4000 | 54 | 75 | 8.1 | NBR+Nylon |
| HPK 80X59X8.1 M4000 | 59 | 80 | 8.1 | NBR+Nylon |
| HPK 80X64.5X6.3 M4000 | 64.5 | 80 | 6.3 | NBR+Nylon |
| HPK 85X64X8.1 M4000 | 64 | 85 | 8.1 | NBR+Nylon |
| HPK 90X69X8.1 M4000 | 69 | 90 | 8.1 | NBR+Nylon |
| HPK 90X74.5X6.3 M4000 | 74.5 | 90 | 6.3 | NBR+Nylon |
| HPK 95X74X8.1 M4000 | 74 | 95 | 8.1 | NBR+Nylon |
| HPK 100X84.5X6.3 M4000 | 84.5 | 100 | 6.3 | NBR+Nylon |
| HPK 105X84X8.1 M4000 | 84 | 105 | 8.1 | NBR+Nylon |
| HPK 110X94.5X6.3 M4000 | 94.5 | 110 | 6.3 | NBR+Nylon |
| HPK 115X94X8.1 M4000 | 94 | 115 | 8.1 | NBR+Nylon |
| HPK 120X99X8.1 M4000 | 99 | 120 | 8.1 | NBR+Nylon |
| HPK 125X104X8.1 M4000 | 104 | 125 | 8.1 | NBR+Nylon |
| HPK 125X109.5X6.3 M4000 | 109.5 | 125 | 6.3 | NBR+Nylon |
| HPK 130X109X8.1 M4000 | 109 | 130 | 8.1 | NBR+Nylon |
| HPK 135X114X8.1 M4000 | 114 | 135 | 8.1 | NBR+Nylon |
| HPK 140X119X8.1 M4000 | 119 | 140 | 8.1 | NBR+Nylon |
| HPK 145X124X8.1 M4000 | 124 | 145 | 8.1 | NBR+Nylon |
| HPK 150X129X8.1 M4000 | 129 | 150 | 8.1 | NBR+Nylon |
| HPK 160X139X8.1 M4000 | 139 | 160 | 8.1 | NBR+Nylon |
| HPK 165X144X8.1 M4000 | 144 | 165 | 8.1 | NBR+Nylon |
| HPK 170X149X8.1 M4000 | 149 | 170 | 8.1 | NBR+Nylon |
| HPK 175X154X8.1 M4000 | 154 | 175 | 8.1 | NBR+Nylon |
| HPK 180X159X8.1 M4000 | 159 | 180 | 8.1 | NBR+Nylon |
| HPK 190X169X8.1 M4000 | 169 | 190 | 8.1 | NBR+Nylon |
| HPK 200X179X8.1 M4000 | 179 | 200 | 8.1 | NBR+Nylon |
| HPK 210X189X8.1 M4000 | 189 | 210 | 8.1 | NBR+Nylon |
| HPK 220X199X8.1 M4000 | 199 | 220 | 8.1 | NBR+Nylon |
| HPK 230X209X8.1 M4000 | 209 | 230 | 8.1 | NBR+Nylon |
| HPK 240X215X8.1 M4000 | 215 | 240 | 8.1 | NBR+Nylon |
| HPK 250X229X8.1 M4000 | 229 | 250 | 8.1 | NBR+Nylon |
| HPK 270X249X8.1 M4000 | 249 | 270 | 8.1 | NBR+Nylon |
| HPK 280X255.5X8.1 M4000 | 255.5 | 280 | 8.1 | NBR+Nylon |
| HPK 300X272X9.5 M4000 | 272 | 300 | 9.5 | NBR+Nylon |
| HPK 320X292X9.5 M4000 | 292 | 320 | 9.5 | NBR+Nylon |
HPK Kolbendichtung
 |
|
| Materialcodes | M4000 |
| Druck | Hochdruck |
| Geschwindigkeit | Bis zu 1 m/s (3.2 ft/s) |
| Temperaturbereich |  |
 |
Extremer Niedrigtemperaturbereich: darf intermittierend ausgesetzt werden (z. B. Kaltstart), ohne dass die Dichtung beschädigt wird, jedoch kann die Dichtungsleistung in diesem Bereich beeinträchtigt sein |
 |
Temperaturen unterhalb des empfohlenen Betriebsbereichs: Die Dichtungsleistung hängt von der Systemauslegung ab (präzise Führungseinrichtung empfohlen) |
 |
Empfohlener Betriebstemperaturbereich für dieses Profil und Material |
 |
Temperaturen oberhalb des empfohlenen Betriebsbereichs: nur akzeptabel bei reduziertem Druck, reduzierter Geschwindigkeit, reduziertem e-gap und/oder bei Verwendung eines vollflächigen Anti-Extrusionsrings |
 |
Extremer Hochtemperaturbereich: nur gelegentliche kurzzeitige Belastung (z. B. Zylinder in einem Aushärteofen eines Pulverbeschichtungsverfahrens) |
| Abmessungsnormen | Entwickelt für die Anpassung an Standardgehäuseabmessungen gemäß ISO 5597:2010. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Doppeltwirkende Kolbendichtung |
| Maximalwerte der Anwendungsparameter (z. B. Druck, Geschwindigkeit, Temperatur, e-gap) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
