HPB doppeltwirkende Kolbendichtung verwendet eine PU+NBR-Kombinationsstruktur, eine verschleißfeste bidirektionale Kolbendichtung für Hydraulikzylinder mit mittlerem bis hohem Druck. Geeignet für landwirtschaftliche und Baumaschinen, kundenspezifische Größen und Materialien verfügbar.
Artikel-Nr.:
HPBBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung

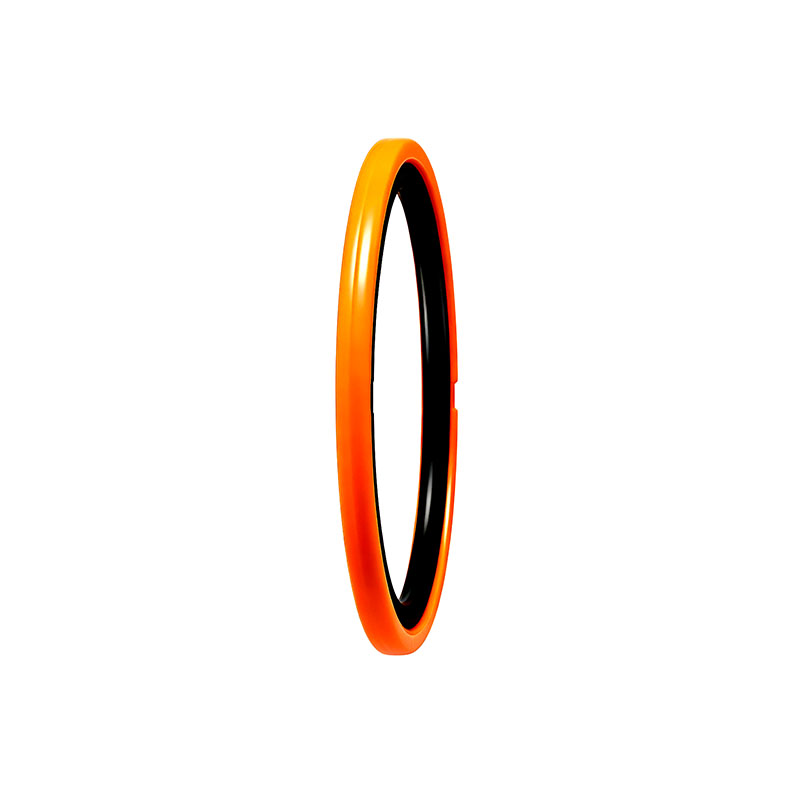

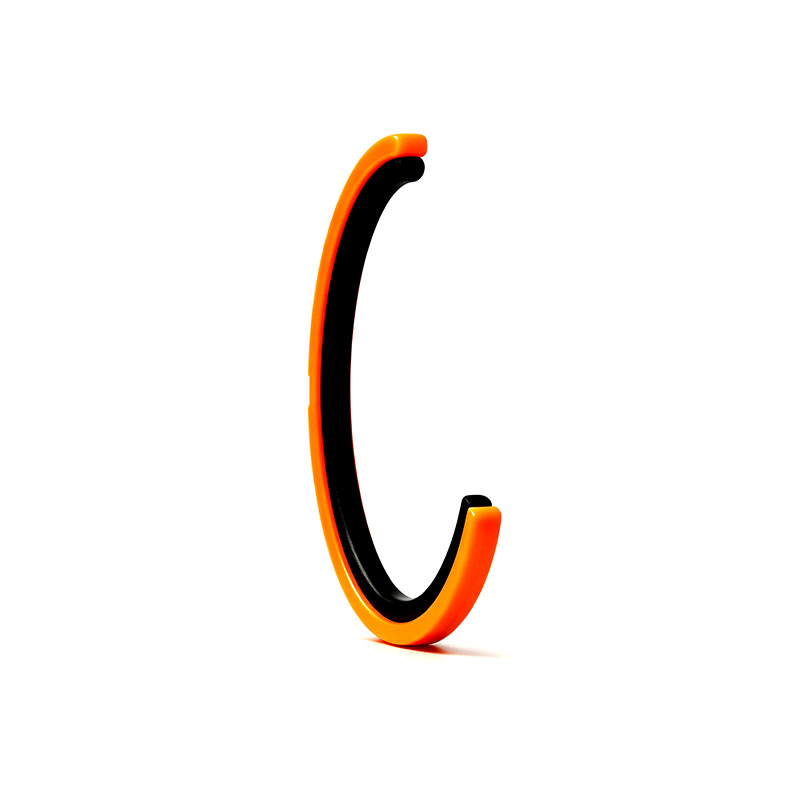

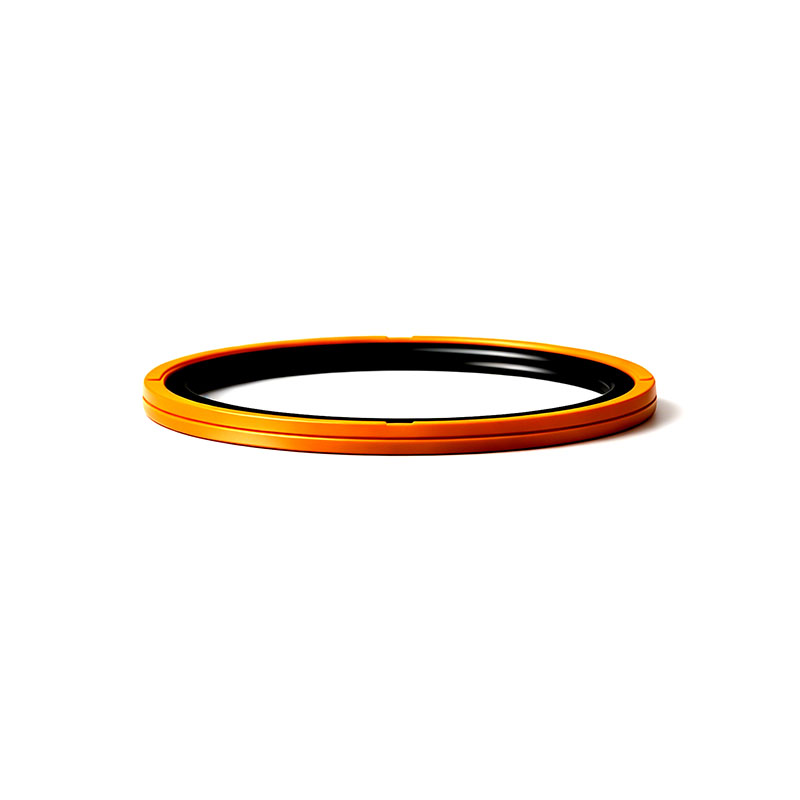

Die HPB-Kolbendichtung ist eine doppeltwirkende Verbunddichtung bestehend aus einem Polyurethan-Gleitring und einem O-Ring, der als Vorspannelement dient. Sie eignet sich für Anwendungen mit Hydrauliköl in Hydraulikzylindern.
Diese Kolbendichtung bietet eine hervorragende dynamische und statische Dichtleistung. Der Gleitring und der O-Ring können je nach spezifischem Flüssigkeitsmedium und Betriebstemperatur flexibel aus verschiedenen Materialien ausgewählt werden und erfüllen so unterschiedliche Betriebsbedingungen.
Das einzigartige Ringdesign gewährleistet eine gleichmäßige radiale Druckverteilung, verhindert wirksam das Verschieben und Extrudieren der Dichtung und sorgt auch unter Stoßdruckbedingungen für eine zuverlässige Abdichtung.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +120°C |
| Betriebsdruck | ≤ 25 MPa |
| Oberflächengeschwindigkeit | ≤ 0,5 m/s |
| Material | PU + NBR |
| Ausführungstyp | Doppeltwirkende Kolbendichtung |
| Einheitensystem | Metrisch |
Vorteile
Polyurethan-Gleitringe bieten eine außergewöhnliche Verschleißfestigkeit und verlängern die Lebensdauer der Dichtung erheblich.
Behält sowohl unter dynamischen als auch statischen Bedingungen eine hervorragende Dichtleistung bei und passt sich einer Vielzahl von Betriebsbedingungen an.
Das O-Ring-Kombinationsdesign verfügt über eine geringe axiale Abmessung und eignet sich daher für kleine, kompakte Hydraulikzylinder.
Einfach vom Außendurchmesser her einpressen; es sind keine Spezialwerkzeuge erforderlich. Vor der Installation Schmiermittel auftragen, um den Vorgang abzuschließen.

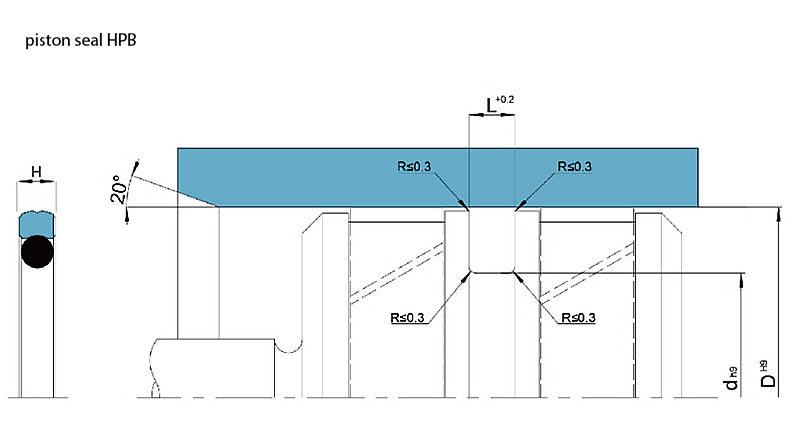

Produktspezifikationstabelle
| Bezeichnung | Stangendurchmesser | Durchmesser der Gehäusenut | Breite der Gehäusenut | Primäres Dichtungselement |
| [mm] | [mm] | [mm] | ||
| HPB 40X29X4.2 M6112 | 29 | 40 | 4.2 | PU + NBR |
| HPB 45X34X4.2 M6112 | 34 | 45 | 4.2 | PU + NBR |
| HPB 50X39X4.2 M6112 | 39 | 50 | 4.2 | PU + NBR |
| HPB 55X44X4.2 M6112 | 44 | 55 | 4.2 | PU + NBR |
| HPB 60X49X4.2 M6112 | 49 | 60 | 4.2 | PU + NBR |
| HPB 63X52X4.2 M6112 | 52 | 63 | 4.2 | PU + NBR |
| HPB 65X54X4.2 M6112 | 54 | 65 | 4.2 | PU + NBR |
| HPB 70X59X4.2 M6112 | 59 | 70 | 4.2 | PU + NBR |
| HPB 75X64X4.2 M6112 | 64 | 75 | 4.2 | PU + NBR |
| HPB 75X59.5X6.3 M6112 | 59.5 | 75 | 6.3 | PU + NBR |
| HPB 80X64.5X6.3 M6112 | 64.5 | 80 | 6.3 | PU + NBR |
| HPB 90X74.5X6.3 M6112 | 74.5 | 90 | 6.3 | PU + NBR |
| HPB 95X79.5X6.3 M6112 | 79.5 | 95 | 6.3 | PU + NBR |
| HPB 100X84.5X6.3 M6112 | 84.5 | 100 | 6.3 | PU + NBR |
| HPB 105X89.5X6.3 M6112 | 89.5 | 105 | 6.3 | PU + NBR |
| HPB 110X94.5X6.3 M6112 | 94.5 | 110 | 6.3 | PU + NBR |
| HPB 115X99.5X6.3 M6112 | 99.5 | 115 | 6.3 | PU + NBR |
| HPB 120X104.5X6.3 M6112 | 104.5 | 120 | 6.3 | PU + NBR |
| HPB 125X109.5X6.3 M6112 | 109.5 | 125 | 6.3 | PU + NBR |
| HPB 130X114.5X6.3 M6112 | 114.5 | 130 | 6.3 | PU + NBR |
| HPB 135X114X8.1 M6112 | 114 | 135 | 8.1 | PU + NBR |
| HPB 140X119X8.1 M6112 | 119 | 140 | 8.1 | PU + NBR |
| HPB 145X124X8.1 M6112 | 124 | 145 | 8.1 | PU + NBR |
| HPB 160X139X8.1 M6112 | 139 | 160 | 8.1 | PU + NBR |
| HPB 165X144X8.1 M6112 | 144 | 165 | 8.1 | PU + NBR |
| HPB 180X159X8.1 M6112 | 159 | 180 | 8.1 | PU + NBR |
| HPB 185X164X8.1 M6112 | 164 | 185 | 8.1 | PU + NBR |
| HPB 200X179X8.1 M6112 | 179 | 200 | 8.1 | PU + NBR |
| HPB 210X189X8.1 M6112 | 189 | 210 | 8.1 | PU + NBR |
HPB Kolbendichtung
 |
|
| Materialcodes | M6112 |
| Druck | Hoher Druck |
| Geschwindigkeit | Bis zu 0,5 m/s (1,6 ft/s) |
| Temperaturbereich |  |
 |
Extremer Niedrigtemperaturbereich: kann intermittierend ausgesetzt werden (z. B. Kaltstart), ohne dass die Dichtung beschädigt wird, die Dichtungsleistung kann jedoch in diesem Bereich beeinträchtigt sein |
 |
Temperaturen unterhalb des empfohlenen Betriebsbereichs: Die Dichtungsleistung hängt von der Systemauslegung ab (präzise Führungskonstruktion empfohlen) |
 |
Empfohlener Betriebstemperaturbereich für dieses Profil und Material |
 |
|
 |
Extremer Hochtemperaturbereich: nur gelegentliche kurzzeitige Einwirkung (z. B. Zylinder in einem Aushärteofen eines Pulverbeschichtungsprozesses) |
| Abmessungsstandards | Entwickelt für den Einbau in Standardgehäuseabmessungen gemäß ISO 5597:2010. |
| Größenliste | → Metrisch |
| Maximalwerte der Anwendungsparameter (z. B. Druck, Geschwindigkeit, Temperatur, e-Spalt) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
