HWG Doppeltwirkender Abstreifdichtring für Hydraulikzylinder. Entwickelt mit einem verstärkten Metallgehäuse und Polyurethan für hervorragenden Staubausschluss, Ölrückhalt, Verschleißfestigkeit und lange Lebensdauer in Bau-, Landwirtschafts- und Industrieausrüstung.
Artikel-Nr.:
HWGBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung

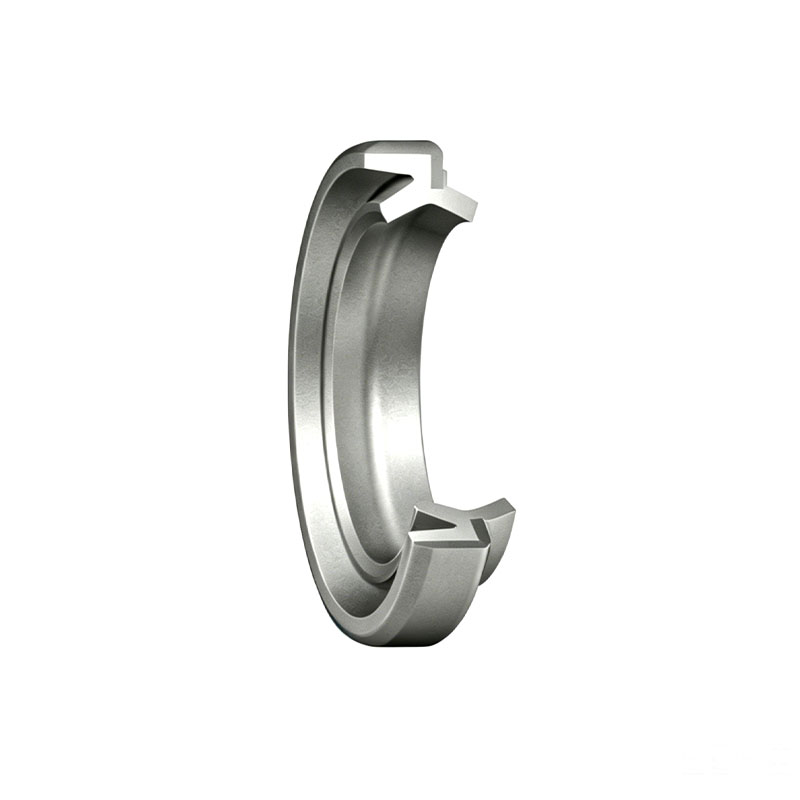

HWG Doppelt wirkender Abstreifdichtring ist eine leistungsstarke Zylinder-Staubdichtung, die für Hydraulikzylinder in rauen Umgebungen entwickelt wurde. Ausgestattet mit einem verstärkten Metallgehäuse und einer langlebigen Polyurethan-Dichtlippe, PU-Abstreifdichtung für Hydraulikzylinder entfernt effektiv Staub, Schlamm, Feuchtigkeit und andere Verunreinigungen von der Stangenoberfläche und trägt gleichzeitig dazu bei, einen stabilen Restölfilm im System aufrechtzuerhalten.
Entwickelt als doppelt wirkende Abstreifdichtung HWG bietet sie eine verbesserte bidirektionale Abstreifleistung und gewährleistet eine gleichmäßige Verunreinigungskontrolle während des Aus- und Einfahrhubs. Diese Struktur der doppelt wirkenden Abstreifdichtung verbessert die Dichtungszuverlässigkeit und reduziert den Verschleiß an Hydraulikkomponenten.
Als zuverlässiger Staubdichtring und Hochleistungs-Abstreifdichtung eingesetzt, wird das HWG-Modell häufig in Baumaschinen, landwirtschaftlichen Geräten, Gabelstaplern und anderen mobilen Hydrauliksystemen verwendet, bei denen eine lange Lebensdauer und eine stabile Dichtleistung erforderlich sind.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur |
-50°C bis +100°C (M1001) -20°C bis +120°C (M1112) |
| Oberflächengeschwindigkeit | ≤ 1 m/s |
| Material | Polyurethan (PU P2001/P2112)+Metallgehäuse (SPCC) |
| Materialqualität | M1001 / M1112 |
| Bauart | Doppelt wirkende Abstreifdichtung |
| Einheitensystem | Metrisch |
Merkmale und Vorteile
Hergestellt aus hochwertigen Polyurethanverbindungen für ausgezeichnete Abriebfestigkeit und lange Lebensdauer.
Die einzigartige Dichtlippenkonstruktion der HWG-Staubdichtung gewährleistet eine hervorragende Staubabstreifleistung, ohne den Ölfilm auf der Kolbenstange zu beeinträchtigen. Zusätzlich verfügt die Dichtlippe über eine kleine Öffnung, die verhindert, dass die Staubdichtung durch mögliches „Druckeinschließen“ aus der Nut gedrückt wird, wodurch ihre Lebensdauer verlängert wird.
Der verstärkte Metalleinsatz gewährleistet eine sichere Montage und verhindert ein Verschieben der Dichtung unter anspruchsvollen Betriebsbedingungen.

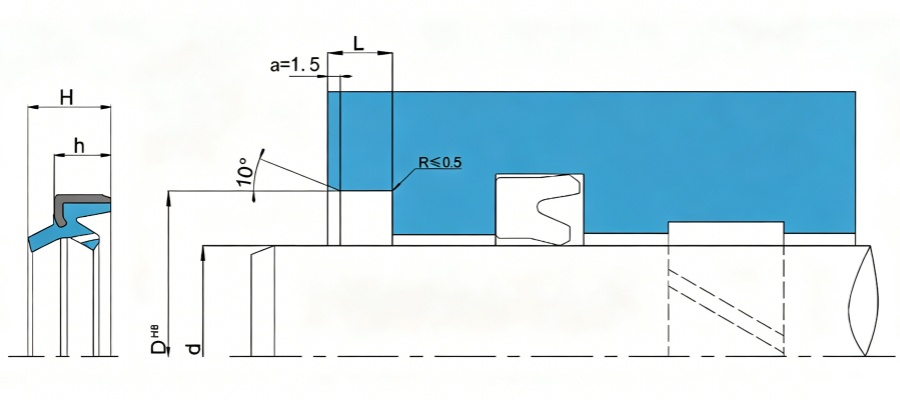

Produkttabelle der Parameter
| Bezeichnung | Stangendurchmesser | Durchmesser der Gehäusenut | Nutbreite | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HWF 32X45X7 M1001 | 32 | 45 | 7 | Polyurethan (PU P2005) |
| HWF 35X47X7 M1001 | 35 | 47 | 7 | Polyurethan (PU P2005) |
| HWF 45X57X7 M1001 | 45 | 57 | 7 | Polyurethan (PU P2005) |
| HWF 50X62X7 M1001 | 50 | 62 | 7 | Polyurethan (PU P2005) |
| HWF 55X69X8 M1001 | 55 | 69 | 8 | Polyurethan (PU P2005) |
| HWF 60X74X8 M1001 | 60 | 74 | 8 | Polyurethan (PU P2005) |
| HWF 63X77X8 M1001 | 63 | 77 | 8 | Polyurethan (PU P2005) |
| HWF 65X79X8 M1001 | 65 | 79 | 8 | Polyurethan (PU P2005) |
| HWF 70X84X8 M1001 | 70 | 84 | 8 | Polyurethan (PU P2005) |
| HWF 75X89X8 M1001 | 75 | 89 | 8 | Polyurethan (PU P2005) |
| HWF 80X94X8 M1001 | 80 | 94 | 8 | Polyurethan (PU P2005) |
| HWF 85X99X8 M1001 | 85 | 99 | 8 | Polyurethan (PU P2005) |
| HWF 90X104X8 M1001 | 90 | 104 | 8 | Polyurethan (PU P2005) |
| HWF 95X109X8 M1001 | 95 | 109 | 8 | Polyurethan (PU P2005) |
| HWF 100X114X8 M1001 | 100 | 114 | 8 | Polyurethan (PU P2005) |
| HWF 110X126X9 M1001 | 110 | 126 | 9 | Polyurethan (PU P2005) |
| HWF 110X130X10 M1001 | 110 | 130 | 10 | Polyurethan (PU P2005) |
| HWF 120X136X9 M1001 | 120 | 136 | 9 | Polyurethan (PU P2005) |
| HWF 125X141X9 M1001 | 125 | 141 | 9 | Polyurethan (PU P2005) |
| HWF 140X160X10 M1001 | 140 | 160 | 10 | Polyurethan (PU P2005) |
| HWF 150X170X10 M1001 | 150 | 170 | 10 | Polyurethan (PU P2005) |
| HWF 160X180X10 M1001 | 160 | 180 | 10 | Polyurethan (PU P2005) |
HWG Abstreifdichtungen
 |
|
| Materialcode | M1001/M1112 |
| Geschwindigkeit | Bis zu 1 m/s (3,2 ft/s) |
| Temperaturbereich | –50 bis +100 °C (–58 bis +212 °F) –20 bis +120 °C (–4 bis +248 °F) |
| Abmessungsstandards | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Doppeltwirkender Abstreifrings |
| Maximalwerte der Anwendungsparameter (z. B. Geschwindigkeit, Temperatur) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
Metallummantelte hydraulische Abstreifdichtungen GWJ blockieren wirksam Staub, Schmutz, Sand und metallische Ablagerungen daran, in den Endbolzen der Kolbenstange einzudringen. Ein einzigartiges Merkmal (siehe Abbildung 1) ist die spezielle Ausführung der staubausschließenden Dichtlippe. Die vollständigen Details finden Sie in den untenstehenden Spezifikationen der GWJ-Dichtung.
