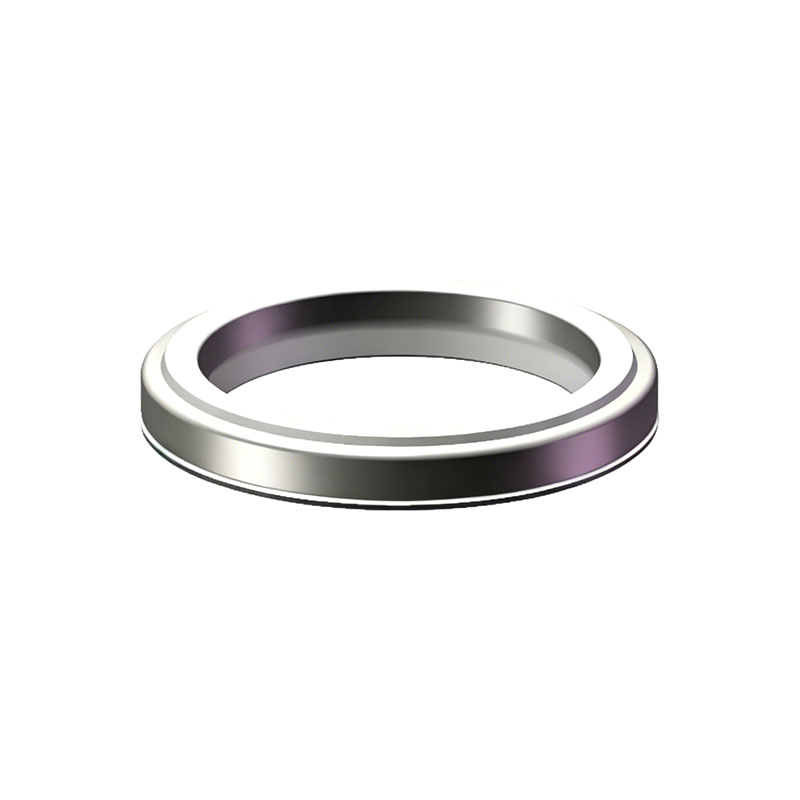

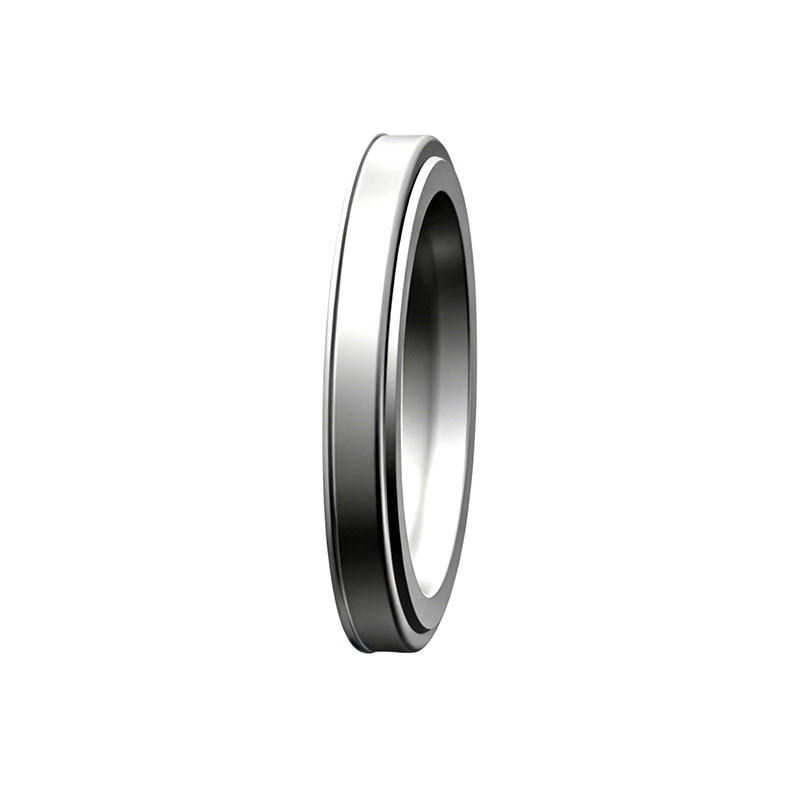

HWF Einlippen-Abstreifdichtung für Hydraulikzylinder. Entwickelt mit Dichtlippen aus Polyurethan und Metallverstärkung für hervorragenden Staubausschluss, Verschleißfestigkeit und lange Lebensdauer in Bau-, Landwirtschafts- und Industrieausrüstung.
Artikel-Nr.:
HWFBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung

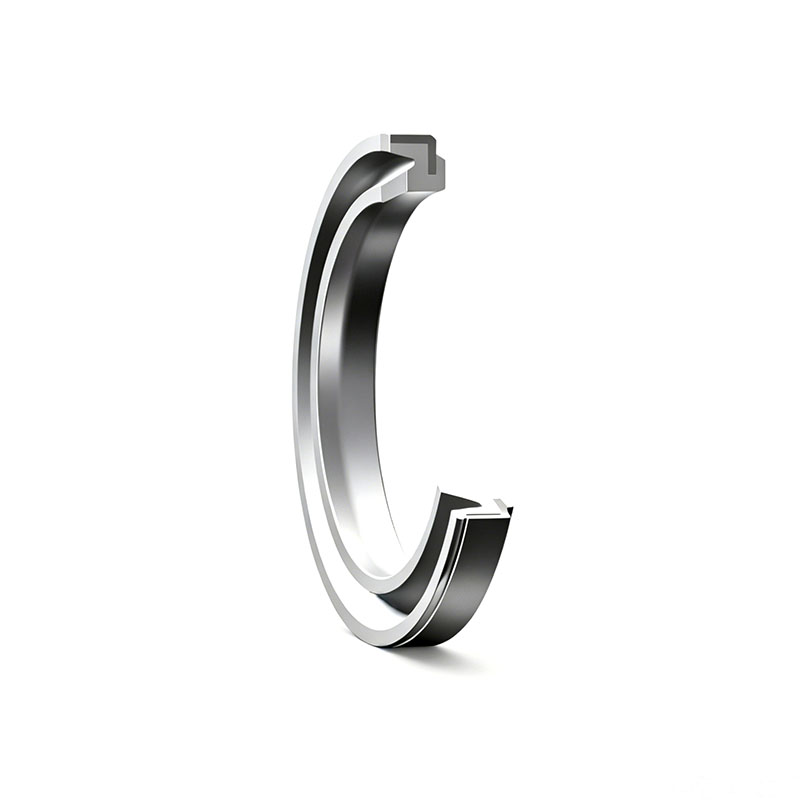

HWF Wischdichtung ist eine einlippige Hydraulik-Wischdichtung zur Entwicklung des Schutzes von Hydraulikzylindersystemen vor Staub, Schmutz, Feuchtigkeit und anderen äußeren Verunreinigungen. Durch die Kombination einer langlebigen Metallverstärkung mit einer leistungsstarken Polyurethan-Abstreiflippe bietet diese metallgekapselte Polyurethan-Wischdichtung eine hervorragende Abstreifeffizienz und langanhaltende Verschleißfestigkeit in anspruchsvollen Betriebsumgebungen.
Als zuverlässige Schwerlast-Mechanik-Wischdichtung, gewährleistet das HWF-Design eine sichere Befestigung in der Gehäuserille und entfernt gleichzeitig während des Betriebs effektiv Schlamm, Wasser und abrasive Partikel von der Stangenoberfläche. Die optimierte einlippige Struktur bietet einen überlegenen Schutz gegen Verunreinigungen, ohne die Stange zu beschädigen, und trägt dazu bei, die Lebensdauer hydraulischer Ausrüstung zu verlängern.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +100°C |
| Oberflächengeschwindigkeit | ≤ 1 m/s |
| Material | Polyurethan (PU P2005)+Metallgehäuse (SPCC) |
| Ausführungstyp | Einlippige Wischdichtung |
| Einheitensystem | Metrisch |
Typische Anwendungen

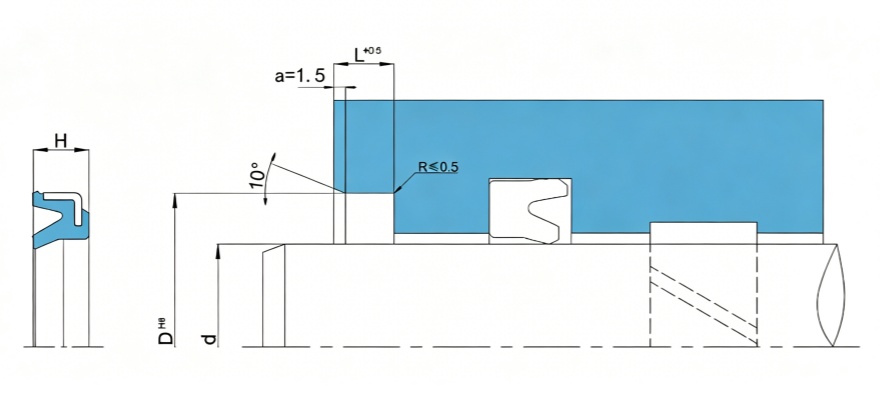

Produkttabelle der Parameter
| Bezeichnung | Stangendurchmesser | Durchmesser der Gehäuserille | Breite der Gehäuserille | Primäres Dichtelement |
| [mm] | [mm] | [mm] | ||
| HWF 32X45X7 M1001 | 32 | 45 | 7 | Polyurethan (PU P2005) |
| HWF 35X47X7 M1001 | 35 | 47 | 7 | Polyurethan (PU P2005) |
| HWF 45X57X7 M1001 | 45 | 57 | 7 | Polyurethan (PU P2005) |
| HWF 50X62X7 M1001 | 50 | 62 | 7 | Polyurethan (PU P2005) |
| HWF 55X69X8 M1001 | 55 | 69 | 8 | Polyurethan (PU P2005) |
| HWF 60X74X8 M1001 | 60 | 74 | 8 | Polyurethan (PU P2005) |
| HWF 63X77X8 M1001 | 63 | 77 | 8 | Polyurethan (PU P2005) |
| HWF 65X79X8 M1001 | 65 | 79 | 8 | Polyurethan (PU P2005) |
| HWF 70X84X8 M1001 | 70 | 84 | 8 | Polyurethan (PU P2005) |
| HWF 75X89X8 M1001 | 75 | 89 | 8 | Polyurethan (PU P2005) |
| HWF 80X94X8 M1001 | 80 | 94 | 8 | Polyurethan (PU P2005) |
| HWF 85X99X8 M1001 | 85 | 99 | 8 | Polyurethan (PU P2005) |
| HWF 90X104X8 M1001 | 90 | 104 | 8 | Polyurethan (PU P2005) |
| HWF 95X109X8 M1001 | 95 | 109 | 8 | Polyurethan (PU P2005) |
| HWF 100X114X8 M1001 | 100 | 114 | 8 | Polyurethan (PU P2005) |
| HWF 110X126X9 M1001 | 110 | 126 | 9 | Polyurethan (PU P2005) |
| HWF 110X130X10 M1001 | 110 | 130 | 10 | Polyurethan (PU P2005) |
| HWF 120X136X9 M1001 | 120 | 136 | 9 | Polyurethan (PU P2005) |
| HWF 125X141X9 M1001 | 125 | 141 | 9 | Polyurethan (PU P2005) |
| HWF 140X160X10 M1001 | 140 | 160 | 10 | Polyurethan (PU P2005) |
| HWF 150X170X10 M1001 | 150 | 170 | 10 | Polyurethan (PU P2005) |
| HWF 160X180X10 M1001 | 160 | 180 | 10 | Polyurethan (PU P2005) |
HWF Abstreifdichtungen
| Materialcode | M1005 |
| Geschwindigkeit | Bis zu 1 m/s (3,2 ft/s) |
| Temperaturbereich | –30 bis +100 °C (–22 bis +212 °F) |
| Maßnormen | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Abstreifdichtungen mit Einzellippe |
| Maximalwerte der Anwendungsparameter (z. B. Geschwindigkeit, Temperatur) sollten weder dauerhaft noch gleichzeitig angewendet werden. | |
Metallummantelte hydraulische Abstreifdichtungen GWJ blockieren wirksam Staub, Schmutz, Sand und metallische Ablagerungen daran, in den Endbolzen der Kolbenstange einzudringen. Ein einzigartiges Merkmal (siehe Abbildung 1) ist die spezielle Ausführung der staubausschließenden Dichtlippe. Die vollständigen Details finden Sie in den untenstehenden Spezifikationen der GWJ-Dichtung.
