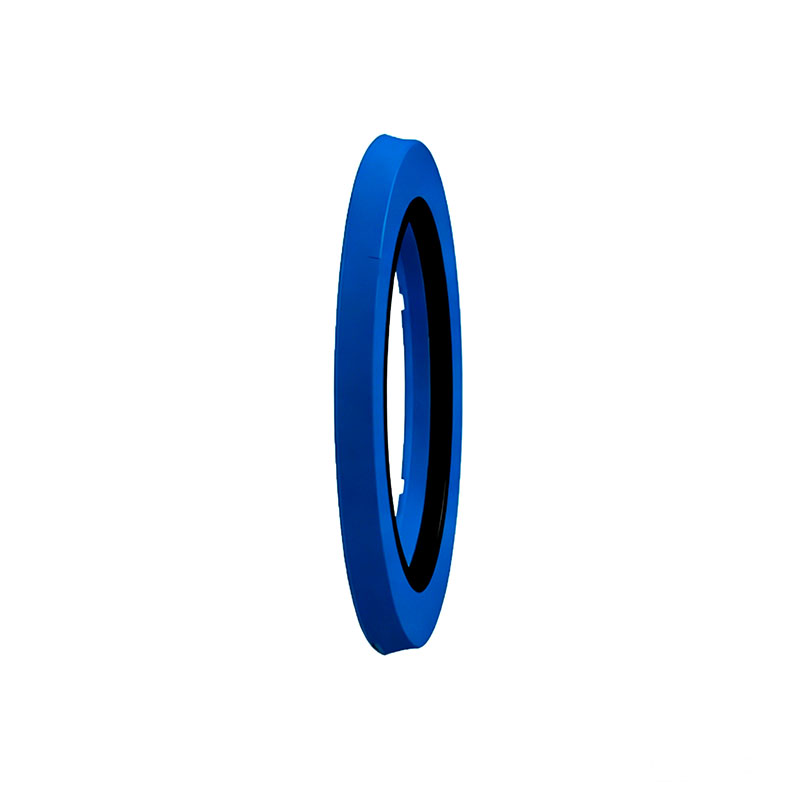

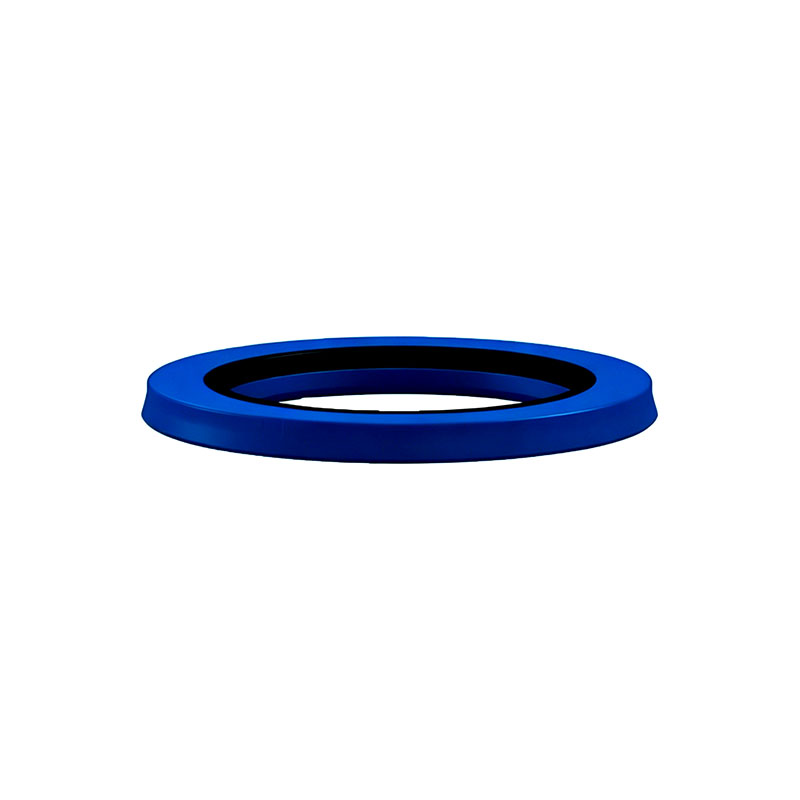

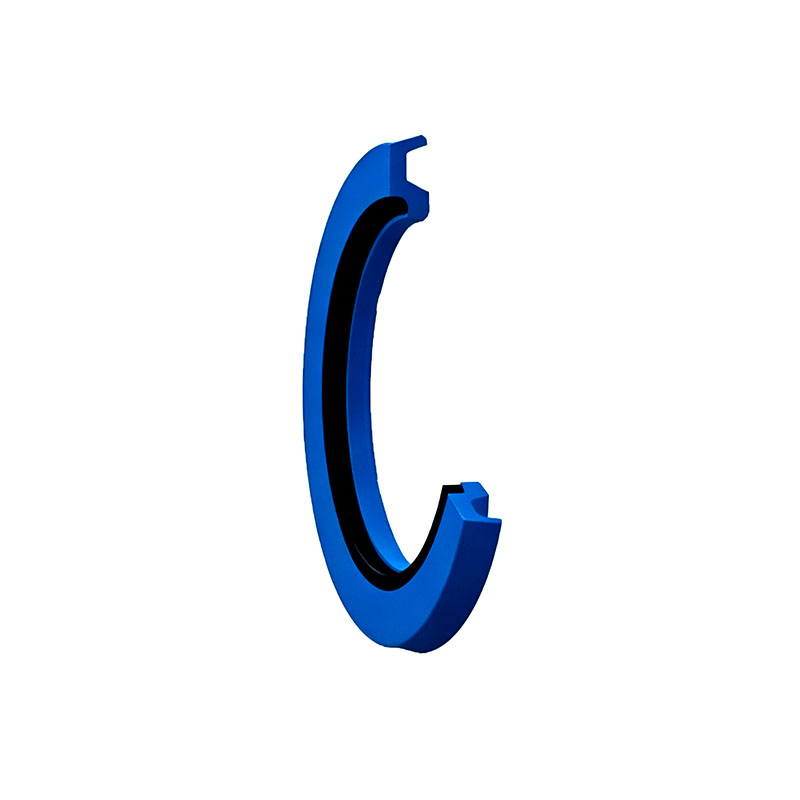

HRX metrische Hydraulik-Stangendichtung verfügt über ein Dichtungselement aus Polyurethan und einen verstärkten Stützring für hervorragende Verschleißfestigkeit, Druckentlastungsleistung und Anti-Extrusionsfähigkeit. Ideal für Hydraulikzylinder in Baumaschinen, Industriefahrzeugen und hochbelastbaren Hydraulikanlagen.
Artikel-Nr.:
HRXBestellung (Mindestbestellmenge):
50Zahlung:
T/TProduktursprung:
ChinaVerschiffungshafen:
ShanghaiProduktbeschreibung
HRX metrischer Hydraulikstangendichtring ist ein leistungsstarker Stangendichtring, der für Hydraulikzylinder unter anspruchsvollen Bedingungen entwickelt wurde. Durch die Kombination eines verschleißfesten Dichtungselements aus Polyurethan mit einem verstärkten Stützring bietet er zuverlässige Dichtleistung, effektive Druckentlastung und verbesserten Schutz für das primäre Dichtungssystem.
Die speziell entwickelte Außenlippe verfügt über Druckentlastungsnuten, die eingeschlossenen Gegendruck effizient ableiten und so helfen, Schäden am Hauptstangendichtring zu verhindern. Mit ausgezeichneter Verschleißfestigkeit, Schlagfestigkeit und Extrusionsbeständigkeit ist dieser PU-Stangendichtring für Hydraulikzylinder für Anwendungen ideal geeignet, darunter Stangendichtungssysteme von Baggerzylindern, bei denen Langlebigkeit und langfristige Zuverlässigkeit entscheidend sind.
Technische Daten
| Parameter | Wert |
| Betriebstemperatur | -30°C bis +100°C(M2005) |
| -20°C bis +120°C(MF112) | |
| Arbeitsdruck | ≤ 50 MPa |
| Oberflächengeschwindigkeit | ≤ 1 m/s |
| Material | PU+POM (M2005) |
| PU+Nylon (M2112) | |
| Bauart | Metrischer Hydraulikstangendichtring |
| Einheitensystem | Metrisch |
Anwendungen
Produkttabelle mit Parametern
| Bezeichnung | Stangendurchmesser | Gehäusenutdurchmesser | Gehäusenutbreite | Primäres Dichtungselement |
| [mm] | [mm] | [mm] | ||
| HRX 40X55.5X6.3 MF112 | 40 | 55.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 45X60.5X6.3 MF112 | 45 | 60.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 50X65.5X6.3 MF112 | 50 | 65.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 55X70.5X6.3 MF112 | 55 | 70.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 60X75.5X6.3 MF112 | 60 | 75.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 63X78.5X6.3 MF112 | 63 | 78.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 65X80.5X6.3 MF112 | 65 | 80.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 70X85.5X6.3 MF112 | 70 | 85.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 75X90.5X6.3 MF112 | 75 | 90.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 80X95.5X6.3 MF112 | 80 | 95.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 85X100.5X6.3 MF112 | 85 | 100.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 90X105.5X6.3 MF112 | 90 | 105.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 95X110.5X6.3 MF112 | 95 | 110.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 100X115.5X6.3 MF112 | 100 | 115.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 105X120.5X6.3 MF112 | 105 | 120.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 110X125.5X6.3 MF112 | 110 | 125.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 115X130.5X6.3 MF112 | 115 | 130.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 120X135.5X6.3 MF112 | 120 | 135.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 125X140.5X6.3 MF112 | 125 | 140.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 130X145.5X6.3 MF112 | 130 | 145.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 140X155.5X6.3 MF112 | 140 | 155.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 150X165.5X6.3 MF112 | 150 | 165.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 160X175.5X6.3 MF112 | 160 | 175.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 170X185.5X6.3 MF112 | 170 | 185.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 180X195.5X6.3 MF112 | 180 | 195.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 190X205.5X6.3 MF112 | 190 | 205.5 | 6.3 | PU+POM、PU+Nylon |
| HRX 200X221X8 MF112 | 200 | 221 | 8 | PU+POM、PU+Nylon |
| HRX 220X241X8 MF112 | 220 | 241 | 8 | PU+POM、PU+Nylon |

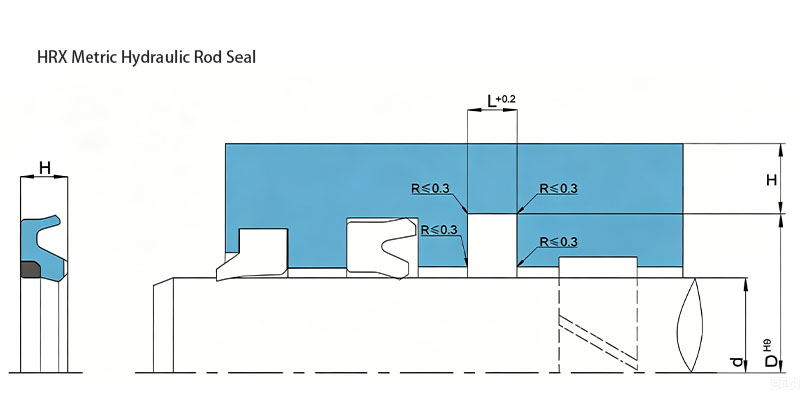

HRX Stangendichtung
 |
|
| Materialcode | M2005、MF112 |
| Geschwindigkeit | Bis zu 1 m/s (3.2 ft/s) |
| Temperaturbereich | -30 °C bis +100 °C (–22 bis +212 °F) |
| -20 °C bis +120 °C (–4 bis +248 °F) | |
| Abmessungsnormen | Einige Größen passen in Dichtungsgehäuse gemäß ISO 6195-B:2013. |
| Größenliste | → Metrisch |
| Zusätzliche Informationen | → Metrische Hydraulik-Kolbendichtung |
| Maximalwerte der Anwendungsparameter (z. B. Geschwindigkeit, Temperatur) sollten weder kontinuierlich noch gleichzeitig angewendet werden. | |
